产品简介



    超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

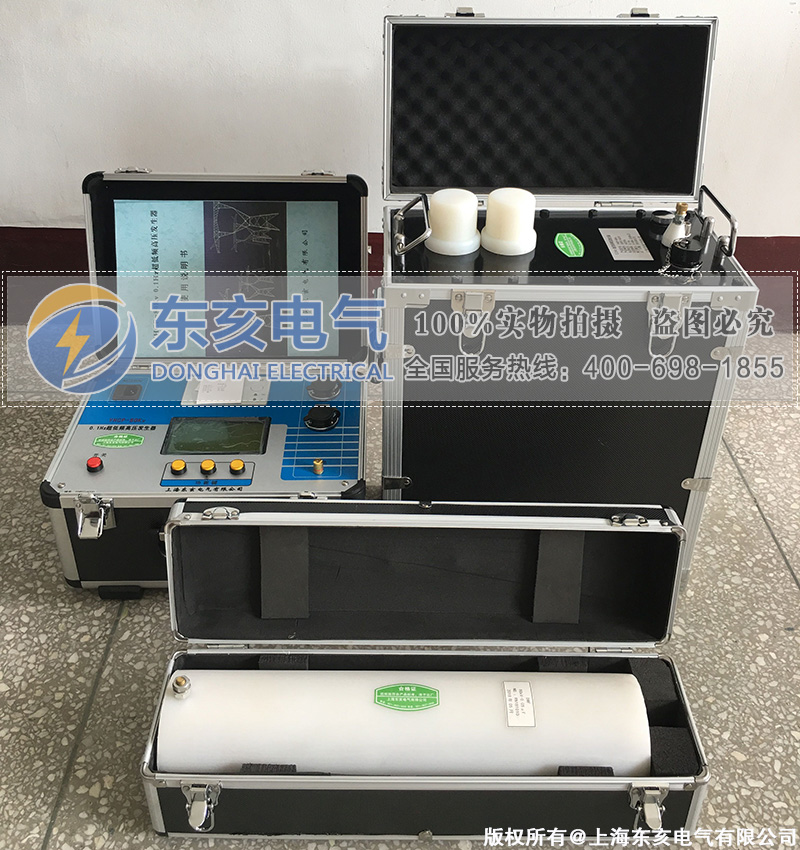

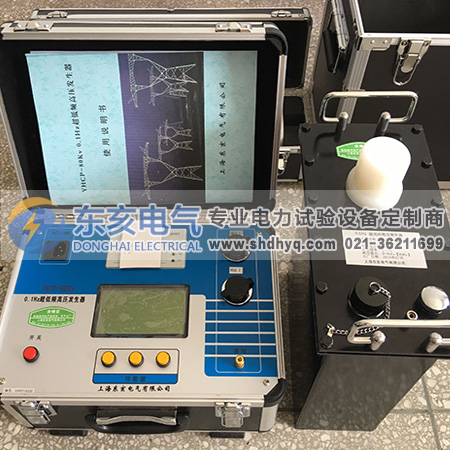

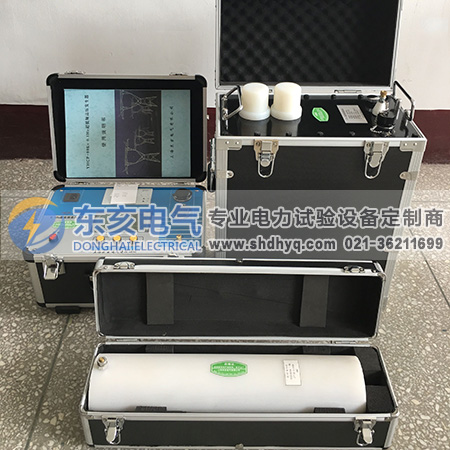

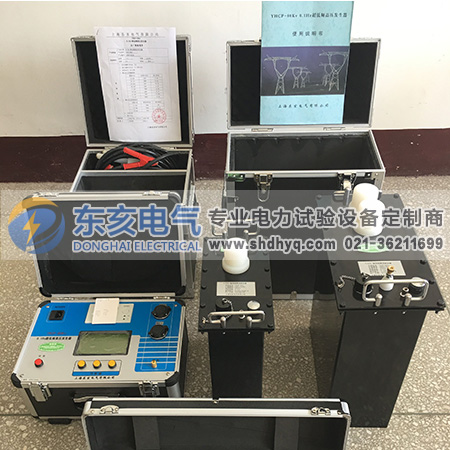

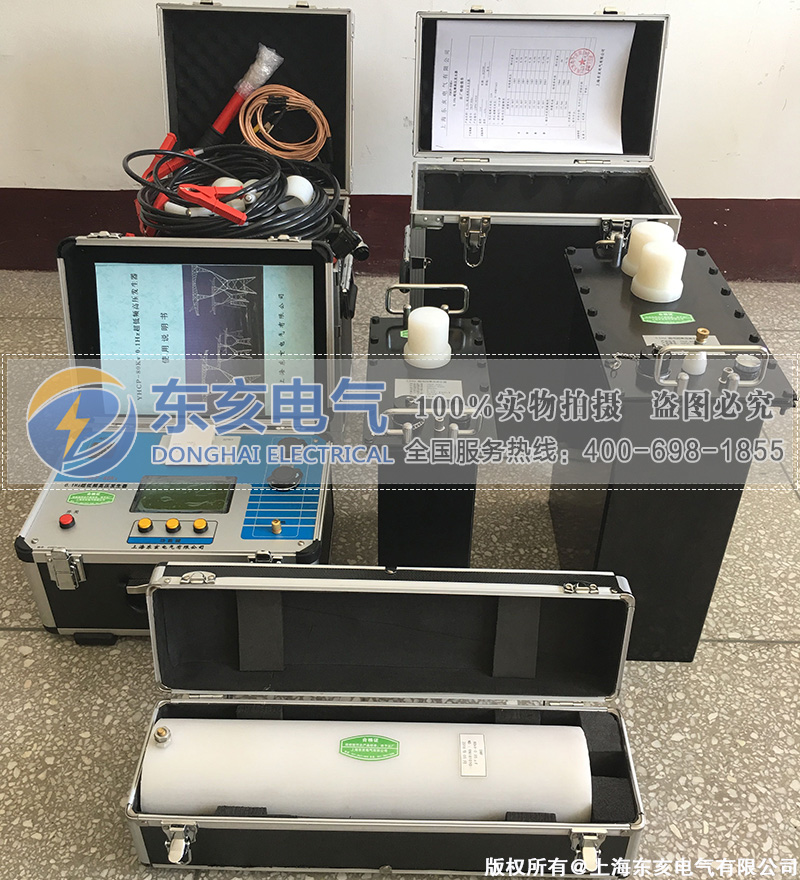

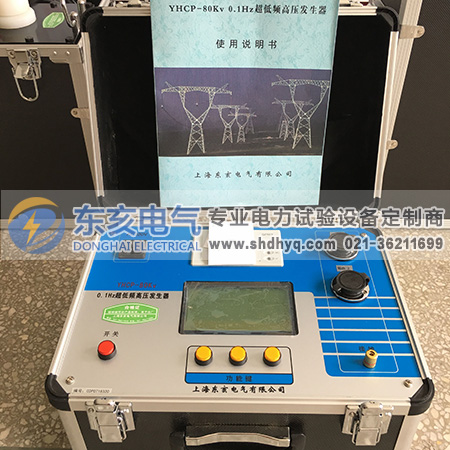

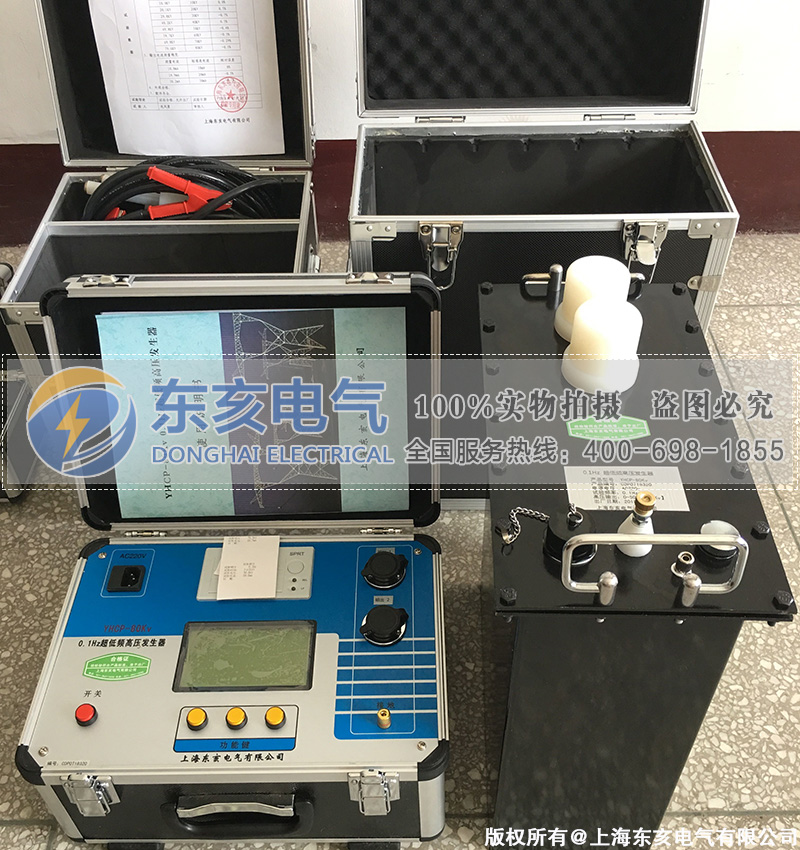

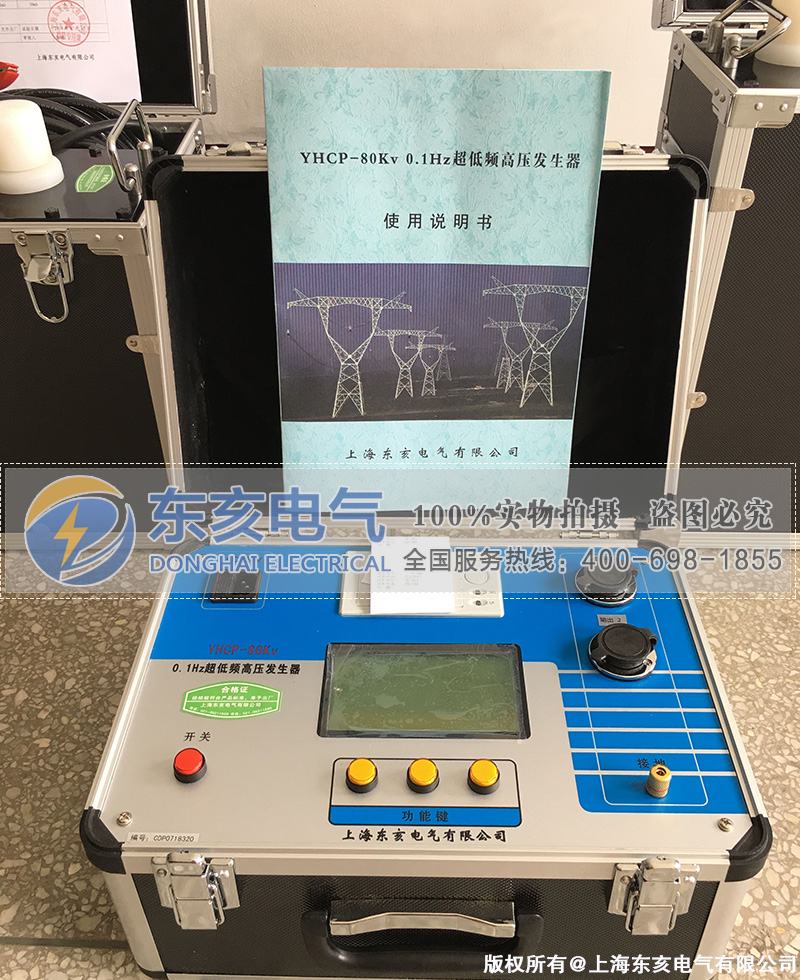

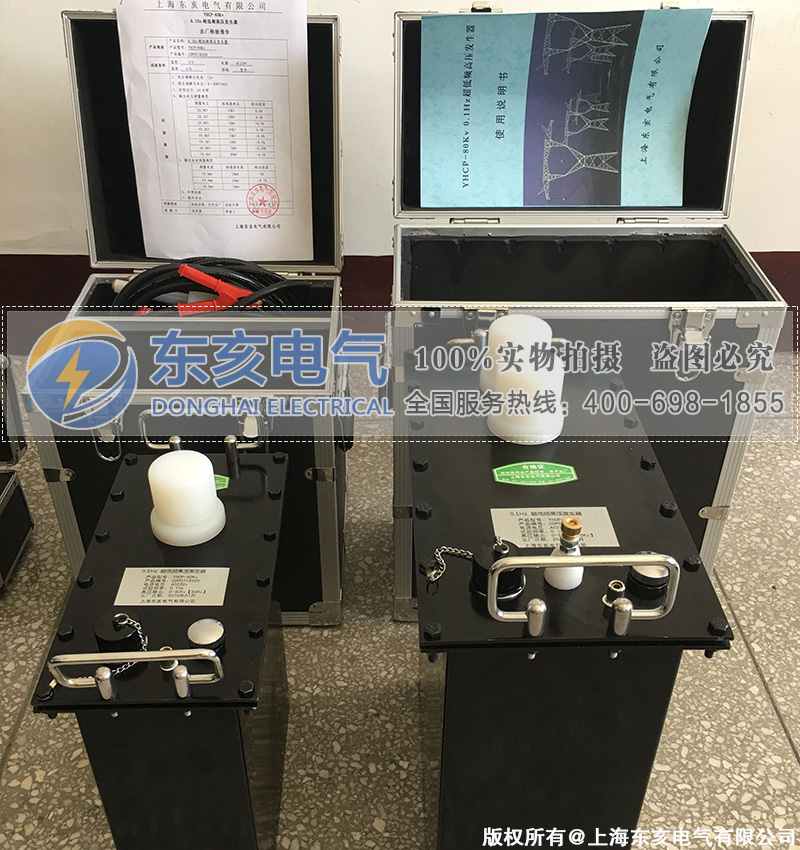

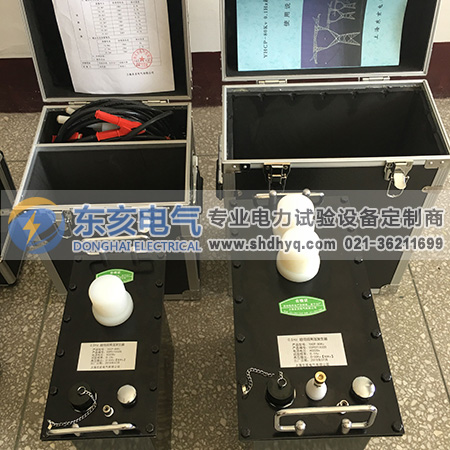

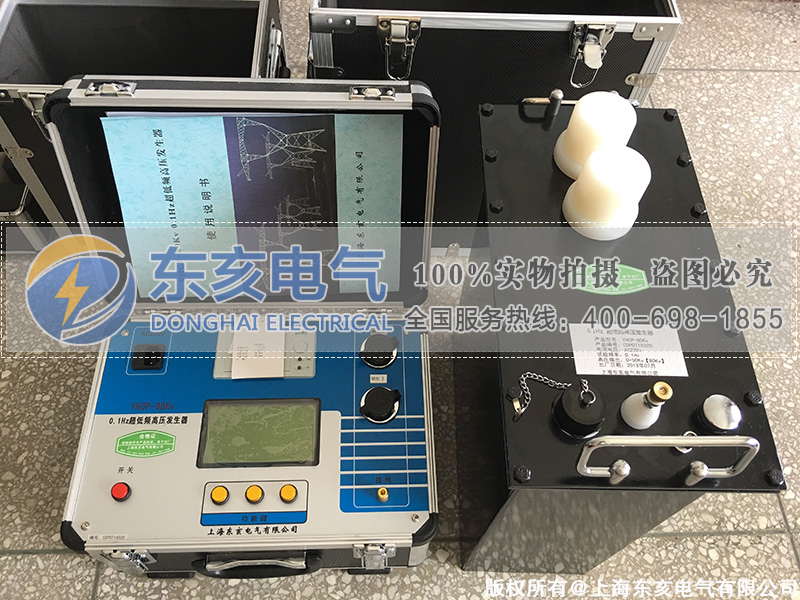

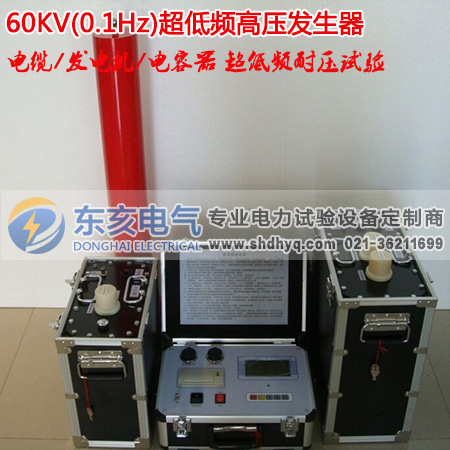

   60KV/0.1Hz程控超低频高压发生器本产品接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处,另外,还有如下特点需要特别说明:
1.电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
2.具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
3.具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

0.1Hz超低频耐压装置,超低频交流高压发生器 超低频交流耐压测试仪,0.1Hz超低频耐压测试仪 ,超低频高压发生器、30KV(0.1HZ)超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置超低频发生器

☆ 技术先进:采用数字变频技术,微电脑控制,测试过程全自动化。
☆ 操作方便:接线简单,操作方便。
☆ 保护全面:四重保护,动作迅速(动作时间≤20ms) 仪器安全可靠。
☆ 安全可靠:控制器和高压发生器低压连接,光电控制, 安全可靠。
☆ 配置齐全:液晶汉字显示,自动存储,自动打印。
☆ 测试范围大:0.1Hz、0.05Hz及0.02Hz多频率选择测试范围大。
☆ 体积小、重量轻:十分利于户外作业。

1、超低频高压发生器命名说明

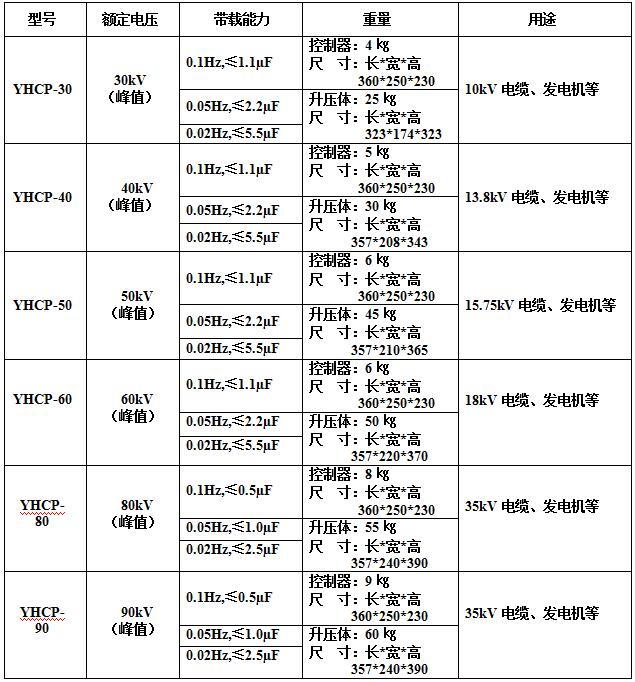

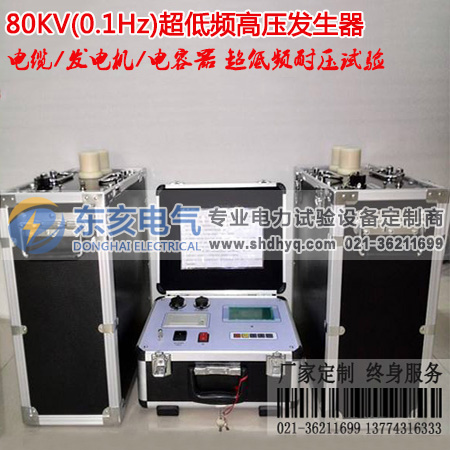

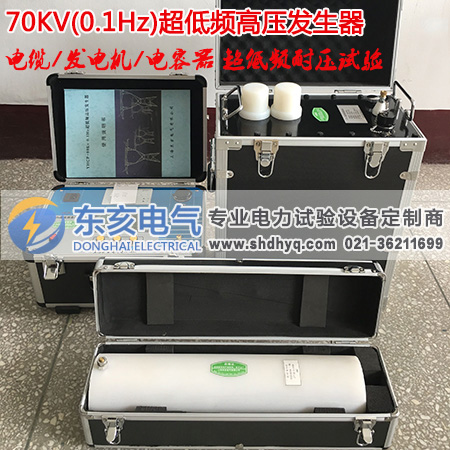

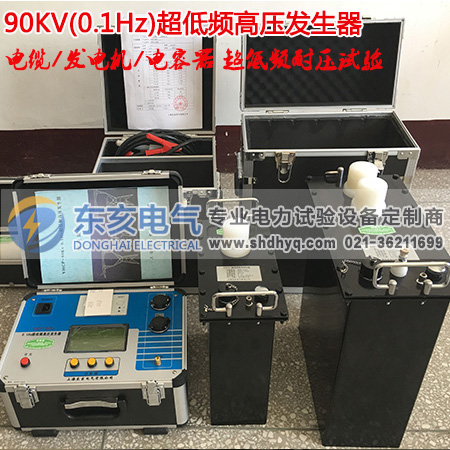

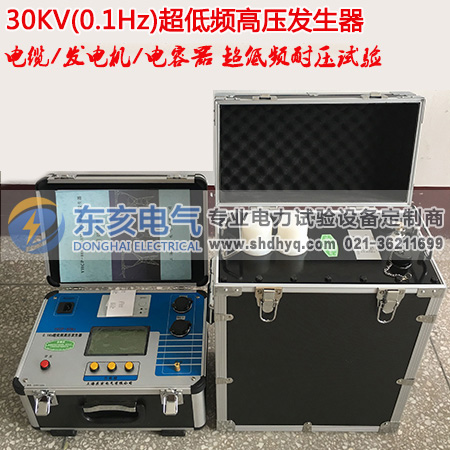

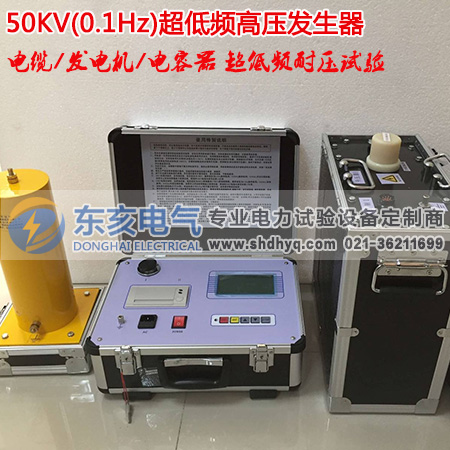

2、超低频高压发生器系列产品

1.输出额定电压:参见表1
2.输出频率:0.1Hz、0.05Hz、0.02Hz
3.带载能力: 0.1Hz   最大1.1µF
                     0.05Hz  最大2.2µF
                     0.02Hz  最大5.5µF
4.测量精度:3%
5.电压正,负峰值误差:≤3%
6.电压波形失真度:≤5%
7.使用条件:户内、户外;温度:-10℃~+40℃;湿度:≤85%RH
8.电源保险管:参见表1
9.市电源:频率50Hz,电压220V±5%。

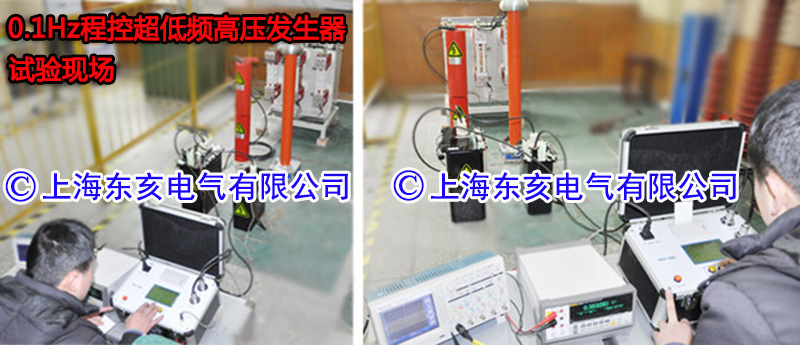

电缆的超低频耐压试验方法
橡塑绝缘电力电缆0.1Hz超低频耐压试验电压


1.将与试品相连的电器设备全部脱离试品电缆。
2.用兆欧表对试品电缆各相分别进行绝缘电阻试验,合格方可进行低频耐压试验。
3.试验电压峰值:Umax=3Uo,其中Uo为电缆相电压的定额值。例如:额定电压为10kV电缆,单相额定电压 Uo=10÷kV=5.774kV,所以试验电压峰值为: Umax=3Uo=17.32kV。
4.试验时间:按电力试验要求设定。
5.可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。
6.用随机附带的专用柔性连接电缆将试验设备与试品电缆按图13所示的方法相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。
7.试验时间到后,仪器自动停机。试验中若无破坏性放电发生,则认为通过耐压试验。
8.在升压和耐压过程中,如发现输出波形异常畸变,而且电流异常增大,电压不稳,试品电缆发生异味、烟雾、异常响声或闪烙等现象,应立即停止升压,停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。
9.试验过程中,如果遇到非试品电缆绝缘缺陷使仪器出现过流保护,在查明原因后,应重新进行全时间耐压试验。

                                     图13 单相测量连线图

发电机、电动机的超低频耐压试验方法
对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。
1.在交接、大修、局部更换绕组以及常规试验时,均可进行此项试验。用0.1Hz超低频对电机进行耐压试验,对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下,由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降,因而使端部的线棒绝缘上承受的电压减小;而在超低频情况下,此电容电流大大减小了,半导体防晕层上的压降也大为减小,故端部绝缘上电压较高,便于发现缺陷。
2.连线方法:试验时应分相进行,被试相加压,非被试相短接接地。如图14所示
3.按照有关规程的要求,试验电压峰值可按如下公式确定:
                        Umax=βKUo
其中Umax :为0.1Hz试验电压的峰值(kV)
               β:0.1Hz与50Hz电压的等效系数,按我国规程的要求取1.2
             K:通常取1.3~1.5   一般取1.5
          Uo :发电机定子绕组额定电压(kV)
例如:额定电压为13.8 kV的发电机,超低频的试验电压峰值计算方法为:
                     Umax=×1.2×1.5×13.8≈35.1(kV)
4. 试验时间按有关规程进行
5.在耐压过程中,若无异常声响、气味、冒烟以及数据显示不稳定等现象,可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况,应尽可能全面监视绝缘的表面状态,特别是空冷机组。经验指出,外观监视能发现仪表所不能反映的发电机绝缘不正常现象,如表面电晕、放电等。

                                    图14 测量定子的某相连线图
