智能带电电缆识别仪 高压电缆识别仪

YHSBY-D带电电缆识别仪 在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆;具有判别电缆准确(定性及定量的双重判别)、快速、操作简单、应用范

注:
关于产品购买、技术维护等服务,欢迎致电! 021-36211699
  • 产品简介
  • 产品实图
  • 附件
  • 证书
  • 方案
  • 故障处理
  • 资料下载

产品简介


  YHSBY-D带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆;具有判别电缆准确(定性及定量的双重判别)、快速、操作简单、应用范围广等特点。它在电缆施工及维护工作中具有重要的意义。

  YHSBY-D带电电缆识别仪在发射端采用单片机技术对发射信号进行编码,驱动大口径卡钳发射平均值为0的大电流相位编码信号。接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束其它电缆中鉴别出来。 YHSBY-D带电电缆识别仪也可以把输出信号直接连接到停电运行的电缆上,这时可以识别接地回路达到1000欧姆以上。它是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号,接收机中的单片机对接收的信号经过硬件和软件的滤波后,再进行相位识别。将发射卡钳和接收卡钳的箭头指向电缆终端,当接收机卡钳钳住某根电缆,接收机电流表右偏,同时伴有声光指示。而钳住其它的电缆,电流表左偏,电流方向与被识别电缆的电流方向相反,没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中做出明确判别。又由于被识别电缆上的信号电流强度全线都是一样的,接收卡钳在电缆沿线所接收到的电磁信号强度一致,识别的电缆不受被识别电缆长度的限制。

本仪器由电缆识别发射机,电缆识别接收机、发射卡钳和接收卡钳及输出信号连接线组成。它具有大功率电流脉冲输出;现场接收信号特征清晰,轻便灵活,灵敏度高,能有效抑制现场工频干扰;判断准确、快速;保护电路可靠,不怕输出短路;大钳口ф125适合各种截面积的动力电缆;内部具有大功率隔离变压器,操作者与市电不存在任何电气上的直接接触。极大的保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接,可在电缆处于带电的状态下进行在线识别,提高了识别的效率,大大减少了由于停电所造成的直接和间接的经济损失。

本仪器的最大特点是:

1、将带电识别和不带电识别功能合二为一,不仅适合停运电缆的识别与判断,而且也适合带点电缆的识别与判断,操作极其简单,使用非常方便。

2、该电缆识别仪与常规的识别仪不同,采用了最新的通信技术,在发射端采用单片机技术对发射信号进行编码、功率驱动,将信号耦合到电缆上;接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。因此工作性能可靠,对超长电缆也能做到准确判别,是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

发射机:

1. 最大脉冲峰值输出电流:20A

2.脉冲重复频率:1次/2秒

3.电源电压:AC220V(&plusmn;10%)

4.重量: 8kg

接收机:

1.接收机灵敏度:接地回路电阻小于50&Omega;

2.电源:两节5号电池

3.重量:0.2kg

⑴ 将被识别电缆终端的任意一好相与系统地短接。在始端将钢铠与系统地断开。

⑵ 将红夹子线一端接到发射机的红接线柱上,另一端接至被识别电缆的相线上,黑夹子线一端接到发射机的黑接线柱上,另一端可靠地接到系统地上。

⑶ 打开发射机电源开关,观察电流表指示。一般情况下,表针摆动满度的2/3即可。

⑷ 将卡钳卡在被识别电缆上,卡钳箭头指向电缆终端,应观察到接收机电表指针呈现与发射机电表指针一致的周期性摆动,极性指示灯呈现亮、灭周期性变化,说明识别系统正常。此时可携带接收机至测试现场。

⑸ 在测试现场,用卡钳逐条卡住电缆束中的每条电缆。当卡住某条电缆时,(卡钳箭头始终指向电缆终端)接收机表头顺时针呈周期性摆动,极性指示灯呈现亮、灭周期性变化,此电缆即为要寻找的电缆。而卡住别的电缆,表头呈逆时针周期性摆动,但极性指示灯不亮。

警告:为确保人身安全,对已确定的电缆,在维修开锯前,一定要扎钉试验。

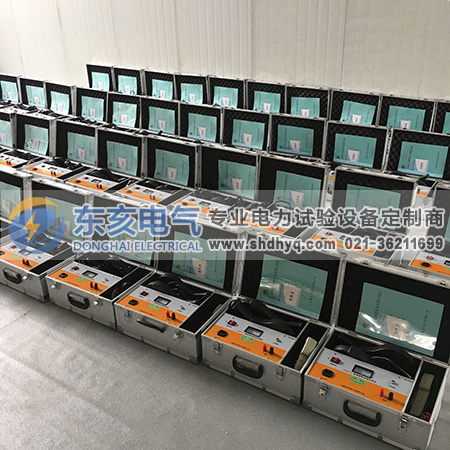

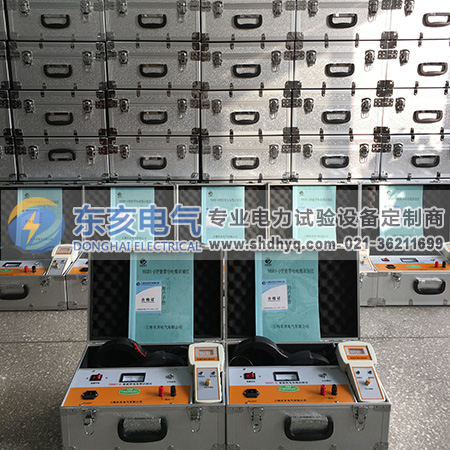

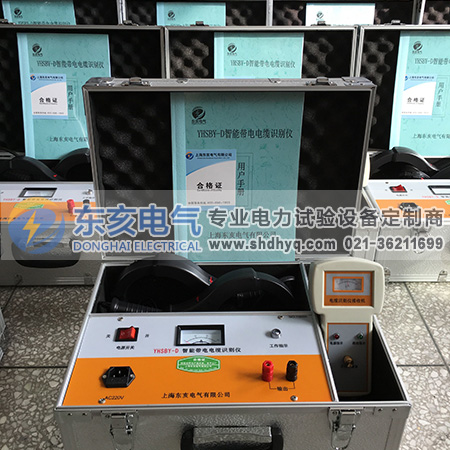

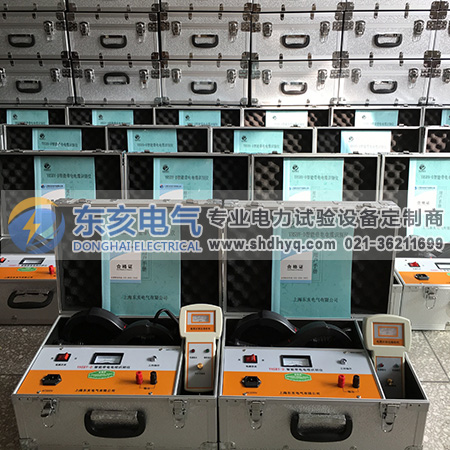

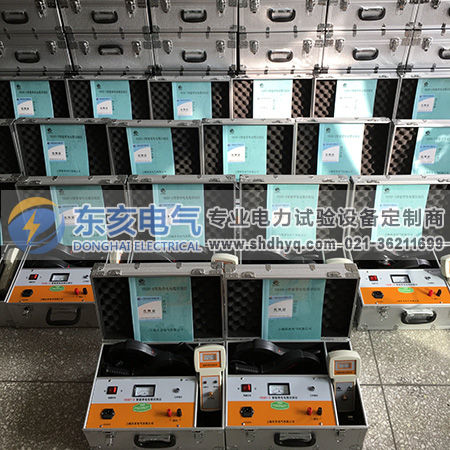

产品实图
