交、直流全自动变比测试仪

一、概述 在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作

注：
关于产品购买、技术维护等服务，欢迎致电! 021-36211699
  • 产品简介
  • 产品实图
  • 附件
  • 证书
  • 方案
  • 故障处理
  • 资料下载

产品简介



一、概述
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。本款变比测试仪克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。

变压器变比测试仪、全自动变压器变比测试仪、变比测试仪、变压器变比组别测试仪、全自动变比组别测试仪、全自动变比组别测试仪（充电功能）、手持变比测试仪

二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备电气设备或仪器的使用常识。
3、仪器使用时应可靠接地。
4、本仪器电源为内部锂离子电池或AC220V±10％  50/60HZ±1HZ
5、仪器输出电压高，应注意安全，防止触电。
6、本仪器户内外均可使用，但应避免在雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等恶劣环境下使用。
7、仪表应避免剧烈振动。
8、对仪器的维修、护理和调整应由专业人员进行。
9、测试线夹的黄、绿、红、黑分别对应变压器的A、B、C、O，高、低压电缆不要接反。
10、单相测量时只使用黄色和黑色线夹，不要用错，不用的测试夹要悬空。

三、性能特点
1、测试量程宽，可达0.9～10000。
2、测试速度快，11秒钟完成三相测试。
3、可对CT、PT、CVT以及Z形联接变压器进行测试。
4、具有盲测变比、组别测试功能。
5、多种测量方式，更便于故障判断。
6、不掉电时钟和日期显示，数据存储480组，掉电数据不丢失。
7、大屏幕彩色液晶显示器，数据清晰易读。RS485通讯接口和U盘存储接口。
8、仪器具有高、低压反接保护功能，变压器短路、匝间短路保护功能，电源误接380V保护功能。
9、热敏打印机打印功能，快速、无声。
10、体积小、重量轻。

仪器介绍

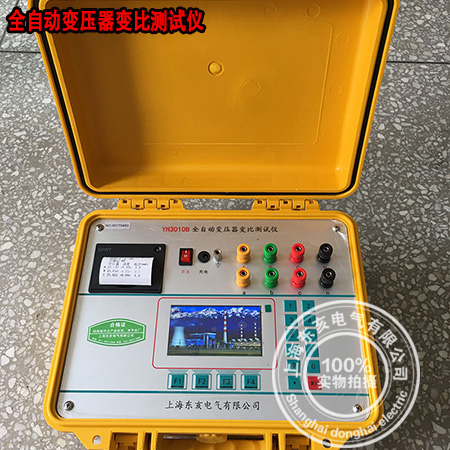

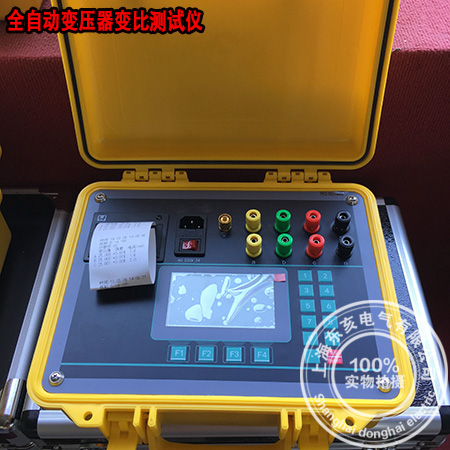

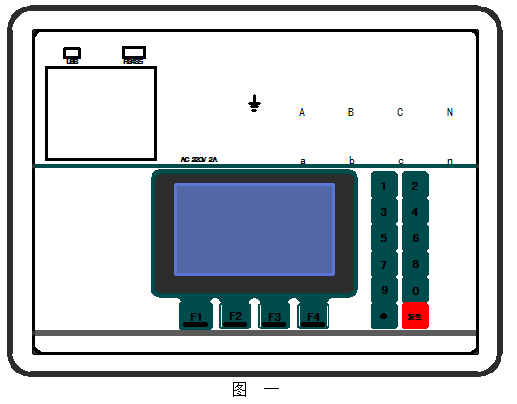

   仪器的面板见图一

1、显示屏：显示操作菜单和测试结果。
2、按键：
功能键：F1、F2、F3、F4四个功能键，分别对应上方显示的功能，按相应键执行相应提示的功能。
复位键：按此键整机复位回到初始状态。
小数点键：输入小数点。
数字键：输入数值。
3、低压输入端：黄、绿、红、黑4色接线座，分别为a、b、c三相和中性点o，连接对应颜色电缆，电缆另一端有黄、绿、红、黑4色夹钳，对应接被测变压器低电压侧的a、b、c三相和中性点o。
4、高压端输出端：黄、绿、红、黑4色接线座，分别为A、B、C三相和中性点O，连接对应颜色电缆，电缆另一端有黄、绿、红、黑4色夹钳，对应接被测变压器高电压侧的A、B、C三相和中性点O。
5、   ：保护接地柱。
6、开关：（AC220V 2A）是整机电源开关。（注意：在设备不使用情况下一定要关闭总开关防止内部电池电量耗尽。）
7、AC/DC是交直流切换开关。
8、U盘接口：用于将数据存储到U盘
9、RS485: 用于传输数据
10、打印机：打印测试结果。

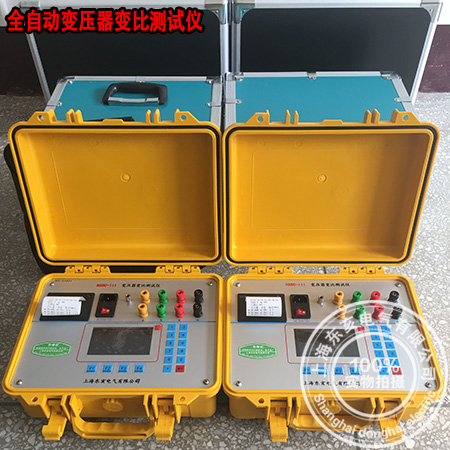

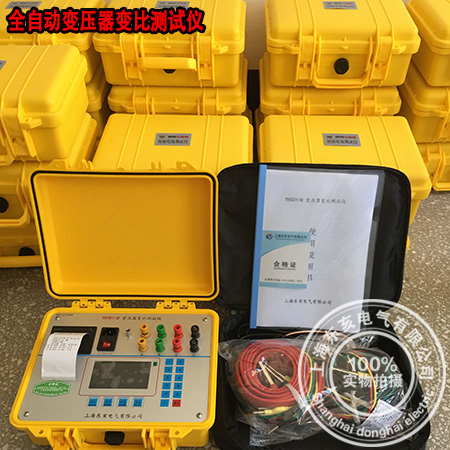

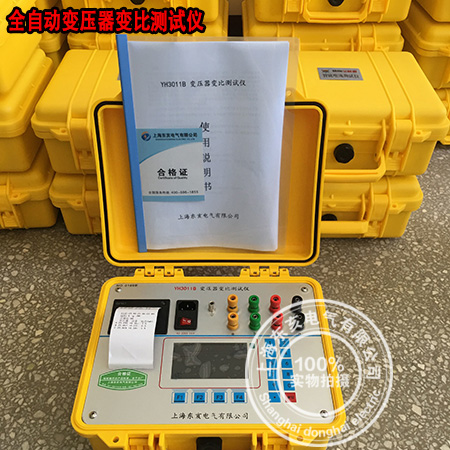

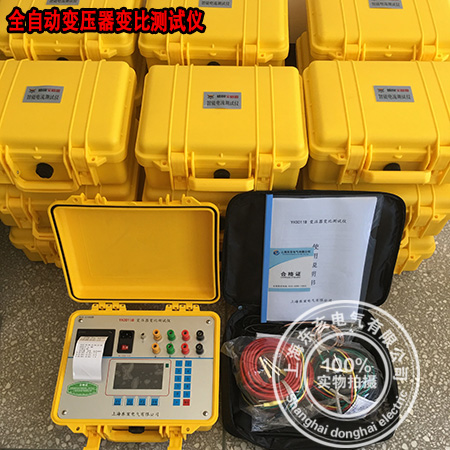

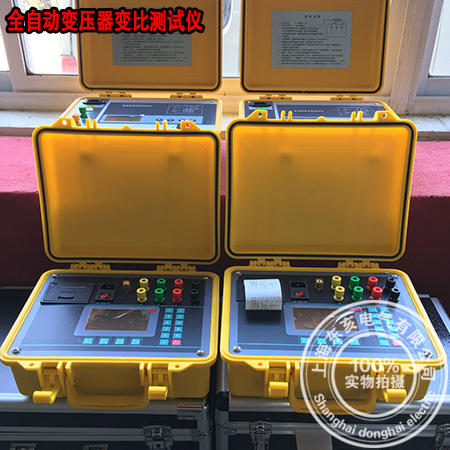

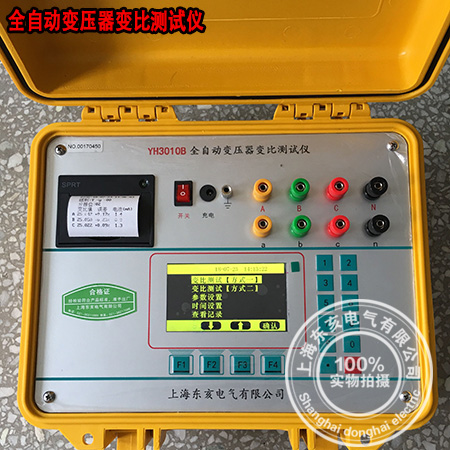

产品实图
