产品简介



YHJS-B型自动抗干扰精密介质损耗测量仪用于现场抗干扰介损测量,或试验室精密介损测量。仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪

功能特点

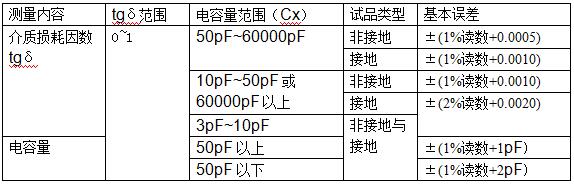

准 确 度:CX:±(读数×1%+1pF)
         tgδ:±(读数×1%+0.00040)
抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度
电容量范围:内施高压:3pF~60000pF/10kV   60pF~1μF/0.5kV
            外施高压:3pF~1.5μF/10kV    60pF~30μF/0.5kV
分 辨 率:Z高0.001pF,4位有效数字
tgδ范围:不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
试验电流范围:10μA~5A
内施高压:设定电压范围:0.5~10kV
Z大输出电流:200mA
升降压方式:连续平滑调节
电压精度:±(1.5%×读数+10V)
电压分辨率:1V
试验频率:45、50、55、60、65Hz单频
          45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度:±0.01Hz
外施高压:正接线时Z大试验电流1A,工频或变频40-70Hz
功能特点
1、变频抗干扰
采用变频抗干扰技术,在200%干扰下仍能准确测量,测试数据稳定,适合在现场做抗干扰介损试验。
2、高精度测量
采用数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量。
仪器所有量程输入电阻低于2Ω,消除了测量电缆附加电容的影响。
3、多级安全保护,确保人身和设备安全
高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。
低压保护:误接380V、电源波动或突然断电,启动保护,不会引起过电压。
接地保护:仪器接地不良使外壳带危险电压时,启动接地保护。
C  V  T:高压电压和电流、低压电压和电流四个保护限,不会损坏设备;误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。
防误操作:两级电源开关;电压、电流实时监示;多次按键确认;接线端子高/低压分明;缓速升压,可迅速降压,声光报警。
防“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。
抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。
高压电缆:为耐高压绝缘导线,可拖地使用。
4、功能强大,产品系列化
本仪器所属型号: E型。
(1)具有正/反接线,内/外标准电容,内/外高压多种工作模式,一体化结构,可做各种常规介损试验,不需外接任何辅助设备。
(2)液晶显示,菜单操作,测试数据丰富,自动分辨电容、电感、电阻型试品,自带微型打印机可打印输出。
(3)具有外接标准电容器接口,可外接油杯做精密绝缘油介损试验,可外接固体材料测量电极做精密绝缘材料介损试验,也可外接高压标准电容器做高电压介损试验。
(4)自动识别50Hz / 60Hz系统电源,并支持发电机供电,即使频率波动大,也可正常测量。
(5)内置串联和并联两种介损测量模型,方便仪器检定。
(6)可存储255组测量数据。
(7)CVT自激法测量时,C1/C2可一次接线同时测出,自动补偿母线接地和标准电容器的分压影响,无须换线和外接任何配件。
(8)中文图文菜单,大屏幕背光LCD显示更清晰,电流电压实时监视。
(9)优化的电路设计,使正/反接线的准确度和稳定性一致。
(10)自动识别外接高压试验电源频率40Hz~70Hz,支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。
(11)具有反接线低压屏蔽功能,在220kVCVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量。

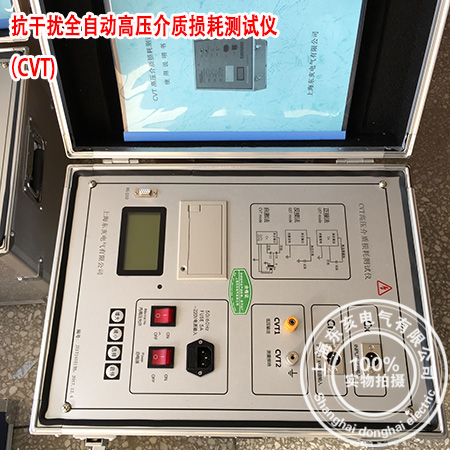

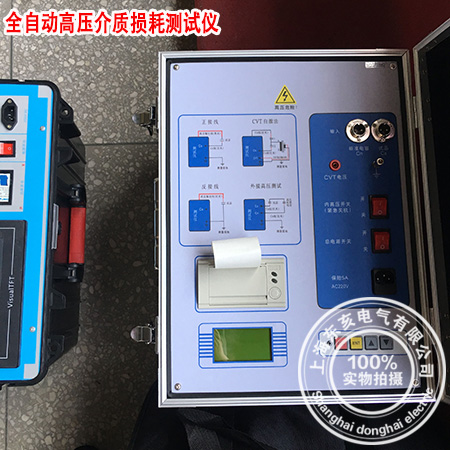

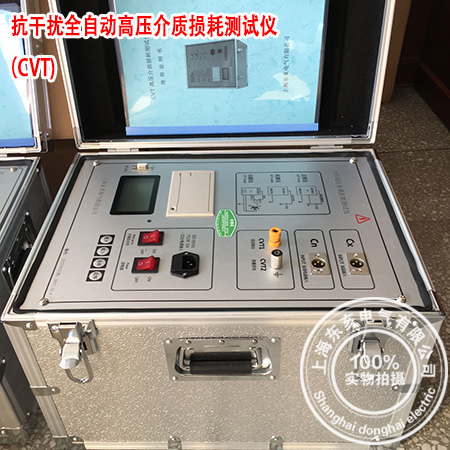

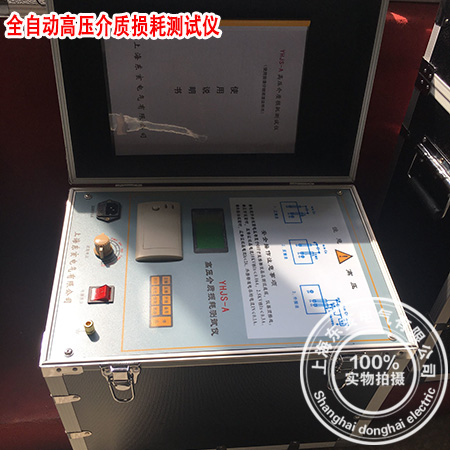

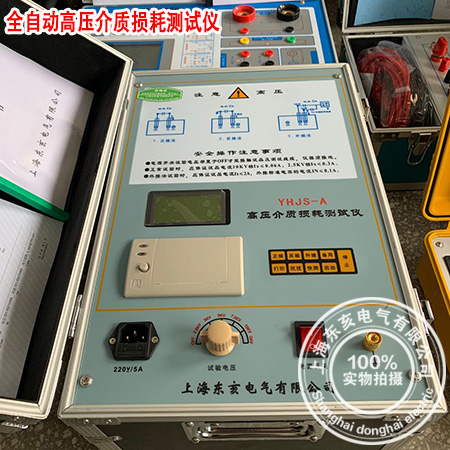

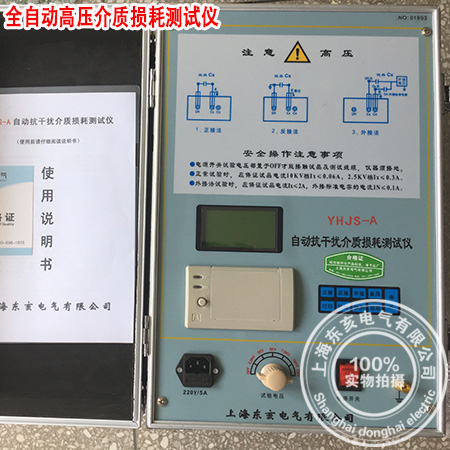

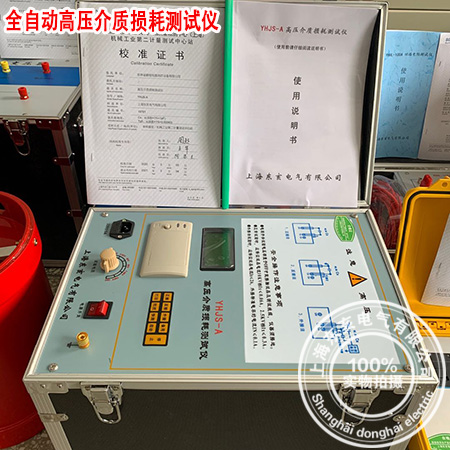

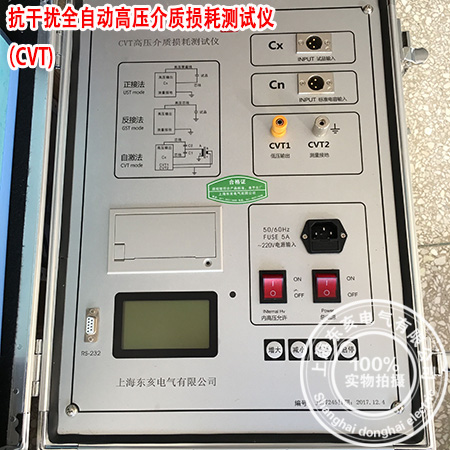

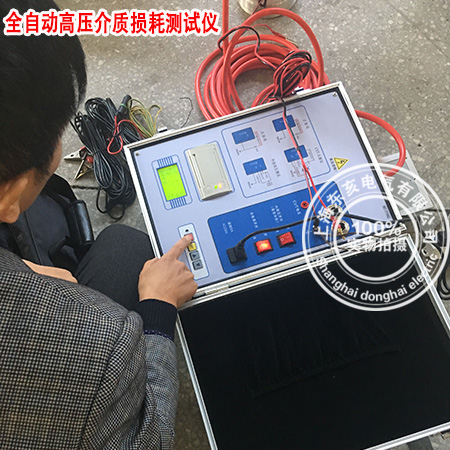

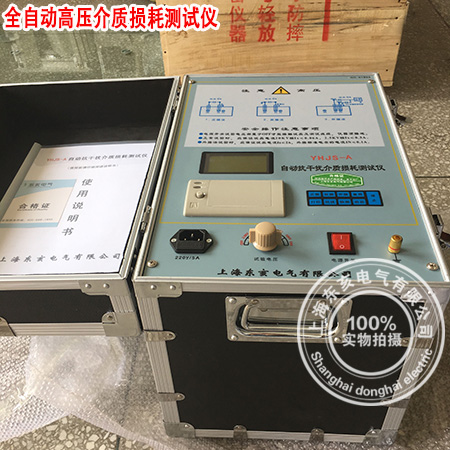

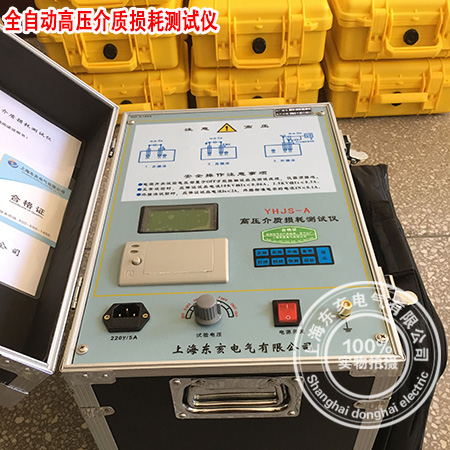

产品实图










产品附件

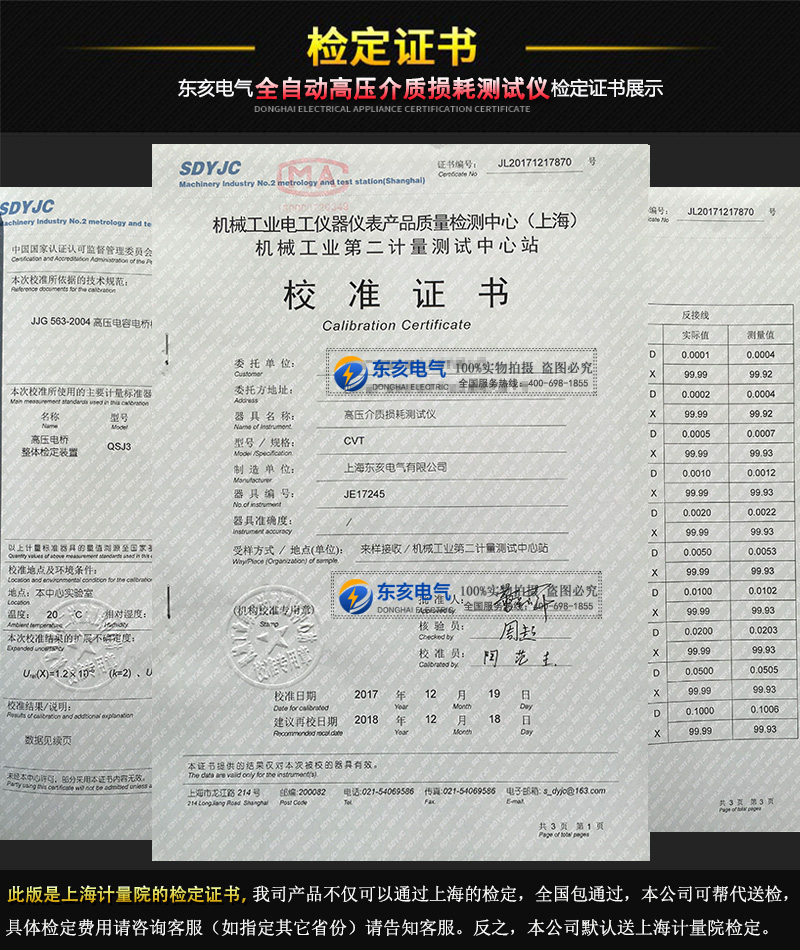

产品证书
