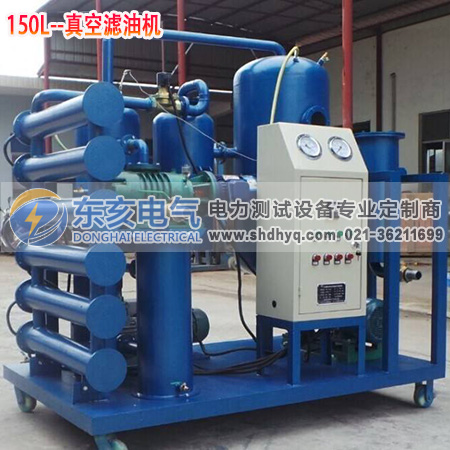

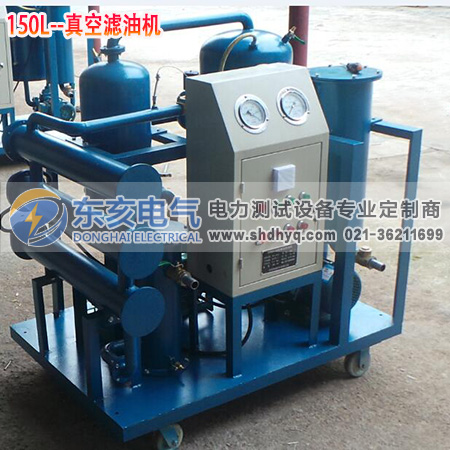

150L真空滤油机

为适应电力维修部门现场检修各类高低压带油设备的需要,我们参照日本加藤公司以及欧美发达国家的技术,严格执行国家标准以DL/T521-93真空净化滤油机使用导则为指导,设计具有体积

注:
关于产品购买、技术维护等服务,欢迎致电! 021-36211699
  • 产品简介
  • 产品实图
  • 附件
  • 证书
  • 方案
  • 故障处理
  • 资料下载

产品简介



  为适应电力维修部门现场检修各类高低压带油设备的需要,我们参照日本加藤公司以及欧美发达国家的技术,严格执行国家标准以DL/T521-93真空净化滤油机使用导则为指导,设计具有体积小,比例重量轻、移动方便、噪声低、连续工作时间长、性能稳定、操作方便等特点,是各种电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、机油、液压油等油液中的水分、气体和杂志的理想设备。
主要用途
1、本机可用于各类油浸变压器、油浸电流、电压互感器及少油继电器,进行现场滤油以及补油。
2、本机可用于对上述设备进行现场热油循环干燥,尤其是对油浸电流、电压互感器以及少油断路器的热油循环干燥更为有效。
3、本机可用于对密封油浸设备进行现场真空注油和补油以及设备抽真空。
4、本机还可以用于对轻度变质的变压器油进行再生净化,使其性能达到合格油标准。


本机与国际国内的同类产品相比较有如下特点:
1、体积小、重量轻,是同类产品总量的二分之一;
2、改进完善了油气分离的设计。利用真空进油,装置了管状旋转喷油器,减少了阻力,回旋速度快,增加了油气分离的效果;
3、根据用户的需要,净油器部分的过滤介质由特定的精滤芯为过滤介质,特制的精滤芯为:无毒无味的聚丙烯为原料经过热熔、喷射、牵引、接收成型而制成的管状滤芯;
4、一机多能,这是本机的一个重要的特点。由于本机在现场使用,并利用原来的带油设备做储油罐,使热油循环本机与设备之间,这样便使滤油、再生、热油循环干燥三种功能同时进行,省工、省时、确实可谓一举三得。

工作原理
   真空净油机是根据水和油的沸点不同设计而成的,它由真空加热罐、精滤器、冷凝器、粗滤器、水箱、真空泵、排油泵以及电气控制柜组成。真空泵将真空罐里面的空气抽出形成真空,外界油液在大气压的作用下,油液经过入口管道进粗滤器消除较大的颗粒,然后进入加热管内,经过加热到40~75℃的油通过自动油漂阀,此阀是自动控制进入真空管内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转,将油分离成半雾状,油中的水分急速蒸发成水蒸气并且连续被真空泵吸入冷凝器内,经过冷凝器内的水蒸气经过冷却后再返还成液态水放出。在真空加热罐内的油液,被排油泵排入精滤器通过滤芯将微粒杂质过滤出来,从而完成真空滤油机迅速去除油中的杂质、水分、气体的全过程,使得洁净的油从出油口排出机外。

参数名称 型号→
单位↓
YHLYJ
-10
YHLYJ-20 YHLYJ
-30
YHLYJ
-50
YHLYJ
-75
YHLYJ
-100
YHLYJ
-150
YHLYJ
-200
YHLYJ
-300
公称流量 L/min 10 20 30 50 75 100 150 200 300
极限真空度 MPa ≤0.098
工作压力 MPa ≤0.4
工作温度 30~55
工作电源 380V三相四线  50Hz
总功率 KW 6+1.75 9+3.88 12+2.57 24+3.55
18+3.55

24+4.4

24+6
3×30+7 6×20+8
进出油管径 mm 20 25 25 32 38 38 50 50 62
外形尺寸 m 0.75×0.45×0.9 1×0.7×1.15 1.4×0.9×1.5 1.5×1.1×1.6 1.7×1.25×1.7
设备重量 Kg 110 130 180 250 300 400 500 560 700
油击穿电压 KV ≥60
油中含水量 mg/Kg 5~10
油中含气量 % ≤0.5
工作噪音 db(A) ≤80
过滤精度 μm 5~10

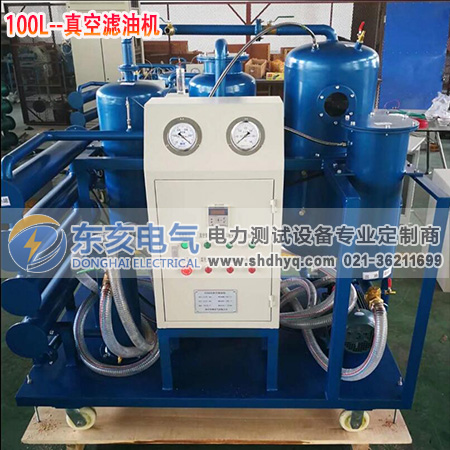

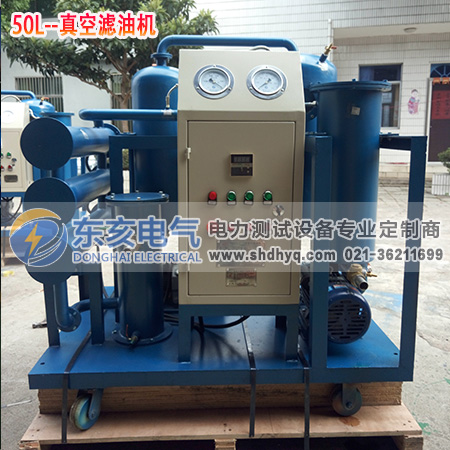

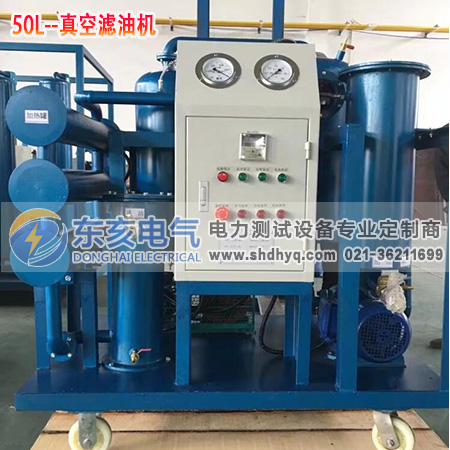

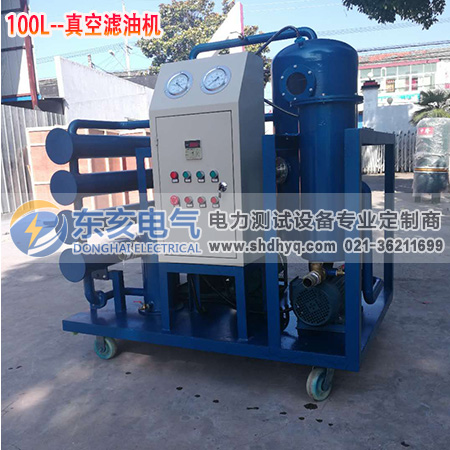

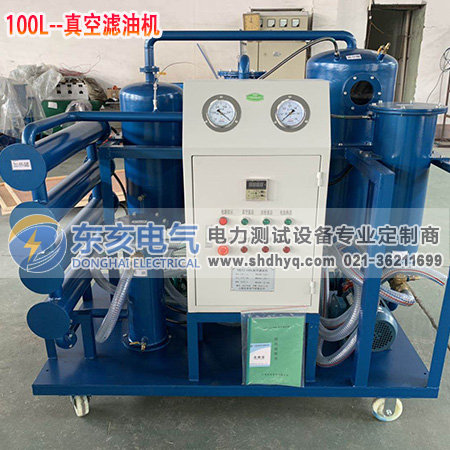

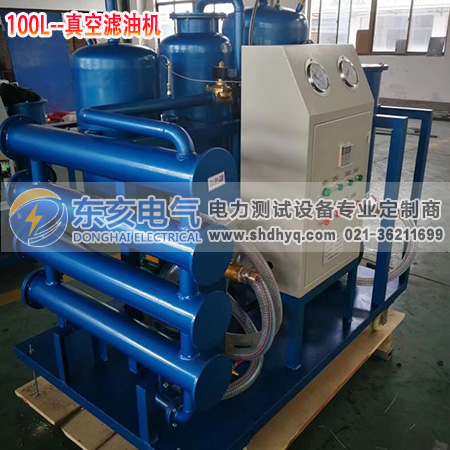

产品实图










产品附件

真空滤油机 1台
进出油管 各1根
用户手册 1份
保修卡、合格证 1份

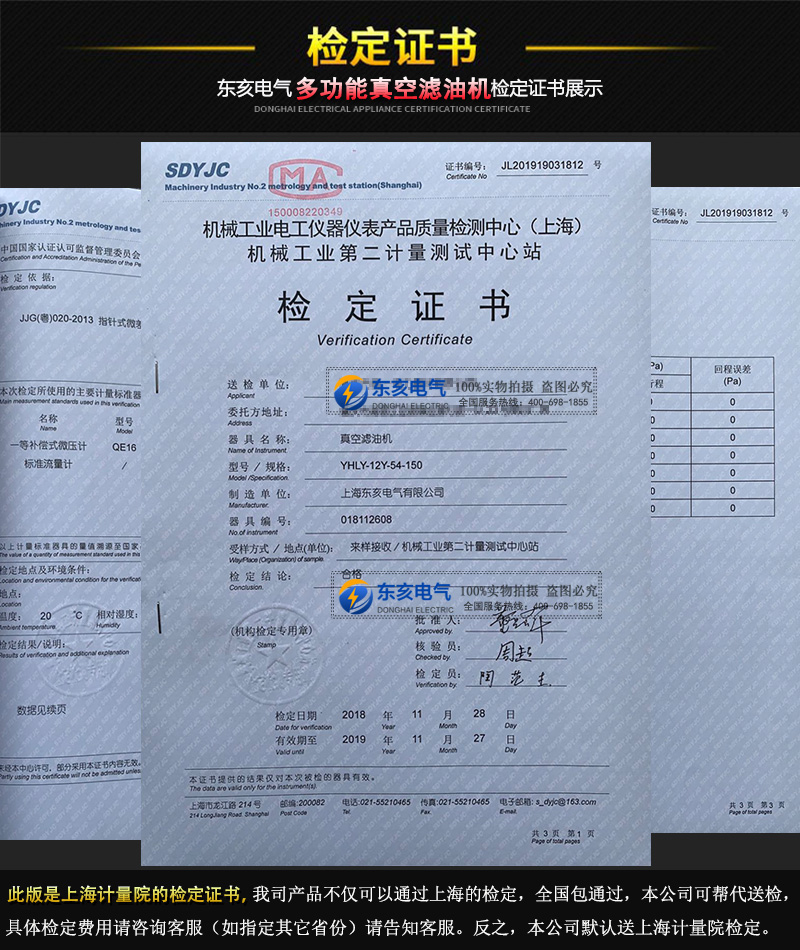

产品证书
