一. 概述
随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。YHKG-F型高压开关机械特性测试仪,是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。


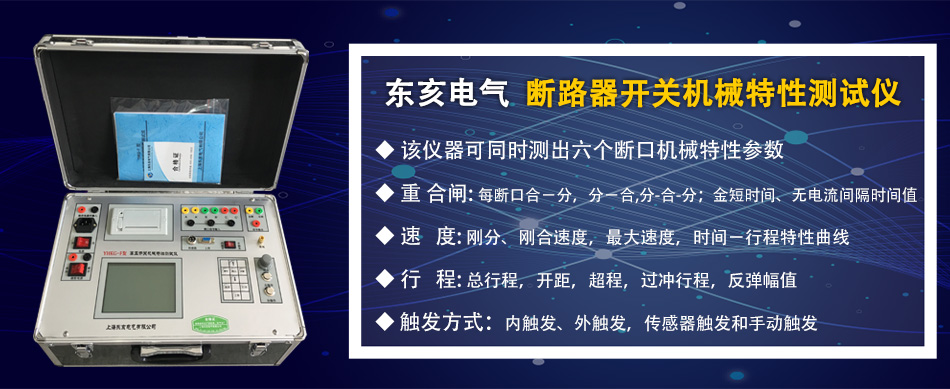

二. 功能与特点
2.1测试功能
(1) 合(分)闸顺序                  (12)超行程
(2) 合(分)闸最大时间              (13)过行程
(3) 三相不同期                      (14)刚合(分)速度
(4) 同相不同期                      (15)最大速度
(5) 合(分)闸时间                  (16)平均速度
(6) 动作时间                        (17)分断时间
(7) 弹跳时间                        (18)无流时间
(8) 弹跳次数                        (19)电流波形曲线(动态)
(9) 弹跳幅度                         (20) 时间行程速度动态曲线(ms)
(10)行程                             (21) 时间行程速度动态曲线(mm)
(11)开距
     单位均为:      时间ms      速度  m/s           距离  mm
2.2特点
(1)可做电动操作和手动操作;
(2)适且500KV电压等级以内各种高压断路器的机械动特性测试;
(3)可实测行程和自定义行程;
(4)能够实现断路器的单合、单分、合分、重合重分操作;
(5)接线方便,操作简单,操作时只需一次合(分)动作便可得到合(分)全部数据,可选择保存50组数据,提供后期查询和上传电脑永久保存也可现场调阅打印所有数据及运动曲线图;
(6)采用汉字提示以人机对话的方式操作;
(7)数据准确,抗干扰性强,体积小,重量轻,美观大方;
(8)机内配有时钟电路,可显示当前年、月、日、时、分、秒,即使断电,也能自动保存设置数据及测试数据;
(9)机内带有延时保护功能,断路器动作后能自动切断动作电源,很好的保护了断路器设备和高压开关测试仪;
(10)仪器内置直流电源可选择范围:30-270V/10A)不存在常规整流电源输出瞬间的电压跌落用以试验开关动作电压非常精确.
(11)能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系;
(12 可配置上传软件,实现电脑存档和网上查阅 打印。


三.技术指标
环境组别:属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.
型式:便携式                        包装:铝合金箱
尺寸与重量::
主  机:            440×300×150(mm)     5 (kg)
附  件:            440×300× 80(mm)     3 (kg)
工作电源:AC220V ±10%            频率:50Hz ±5%
环境温度:-10°C~40°C                相对湿度:≤85%
绝缘电阻:≤2MΩ
介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。
时间测试范围:0~999.9ms  分辩率:0.01ms     精度≤0.1ms
速度测试范围:15m/s          分辩率:0.01m/s    精度±1%读数+2个字
行程测试范围:不限             分辩率:0.01mm    精度±1%读数+2个字
直流电源选择范围: 25-265V/10A 分辩率:1V:  精度≤±1%
四.术语定义
1.合.分时间:
从接到合(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔
2.合.分同期性:
各断口间的触头接触(分离)瞬间的最大时间差异。
3.弹跳时间:
开关动触头与静触头在合(分)闸操作中从第一次合上(分开)开始到最后稳定地合上(分开)为止的时间。
4. 动作时间: (触头动作时间)
从接到合(分)闸指令瞬间起到触头刚运动瞬间的时间.
5. 弹跳次数:
开关动触头与静触头在分(合)闸操作中,分开(合上)的次数。
6. 弹跳幅度:
开关动触头运动过程中动触头的最大反弹值.
7. 行程:
分、合闸操作中,开关动触头起始位置到任一位置的距离。
8. 开距:
分位置时开关一极的各触头之间或其连接的任何导电部分之间的总间隙。
9. 超行程:
合闸操作中,开关触头接触后动触头继续运动的距离。
10.过行程:
分、合闸操作中,开关动触头运动过程中的最大行程和稳定后行程的距离差.
11.刚合(分)速度:
开关合(分) 闸过程中动触头与静触头接触(分离)瞬间的运动速度
12.平均速度: 开关合(分)闸操作中动触头在整个运动过程中的行程与时间的比值。
13.金短时间:
在合-分操作中,从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。



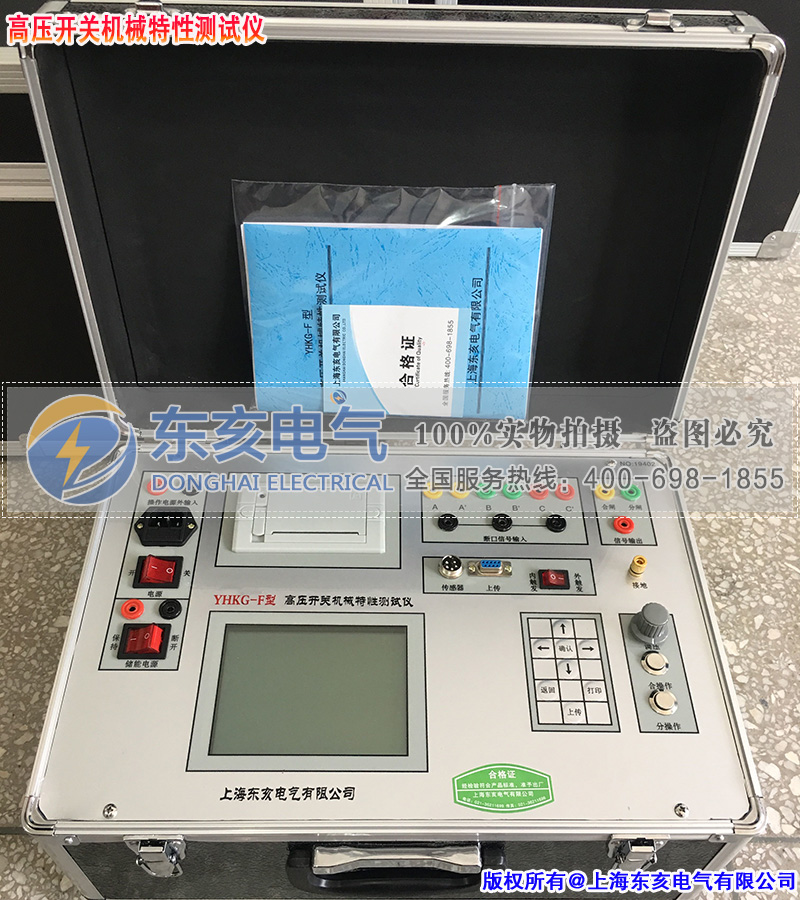

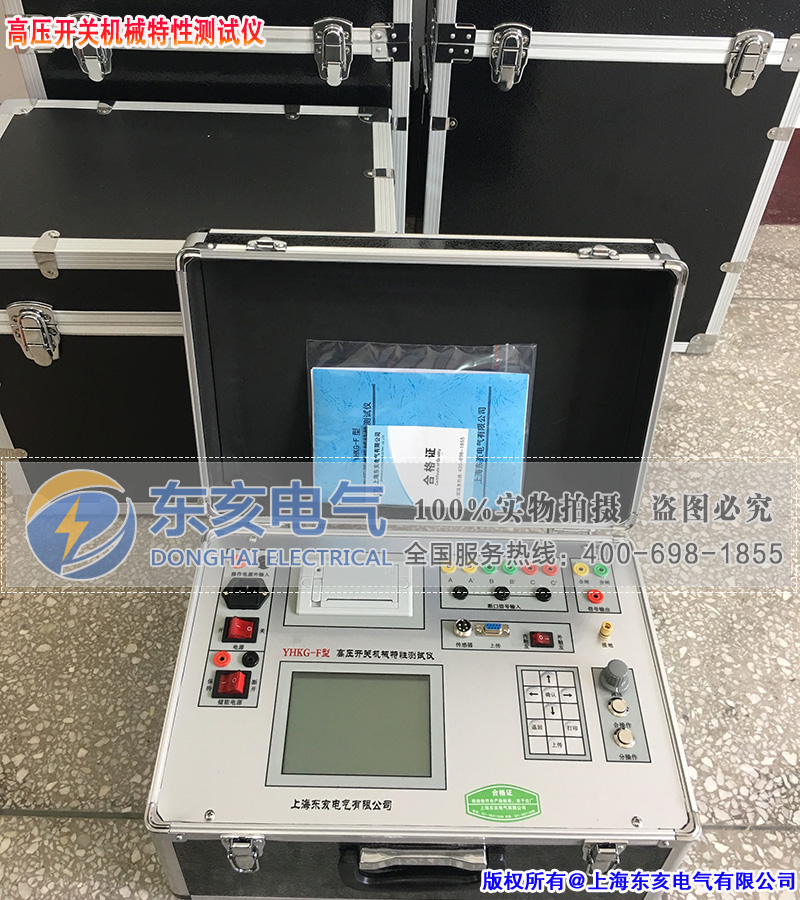

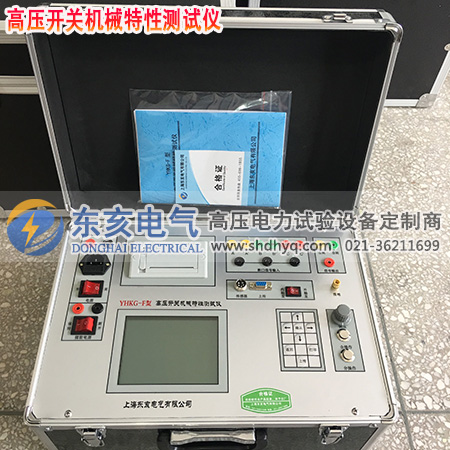

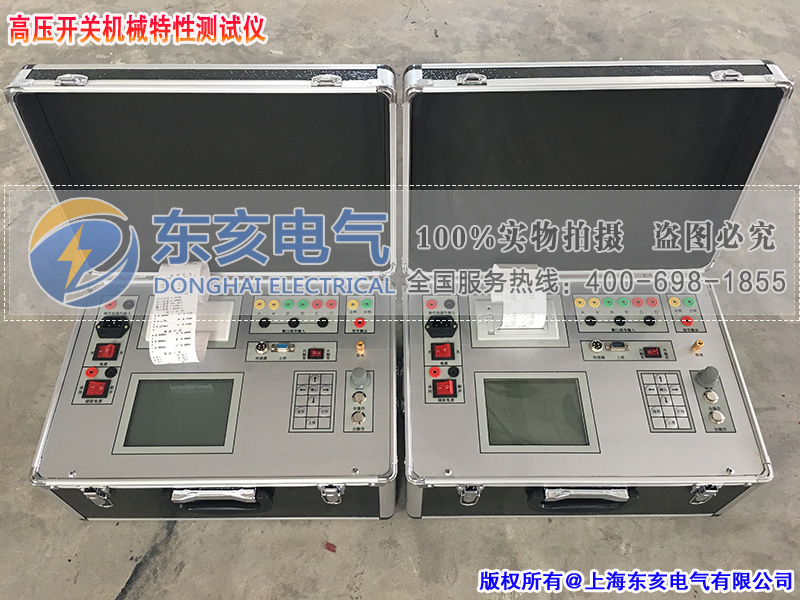

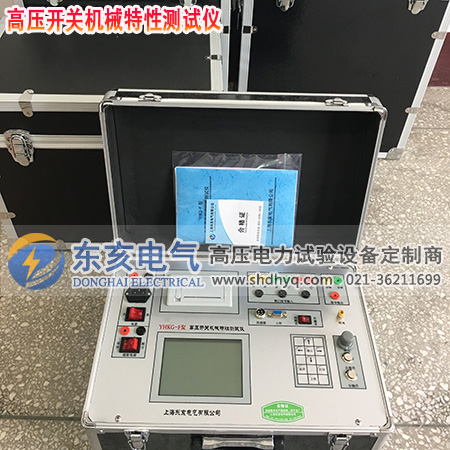

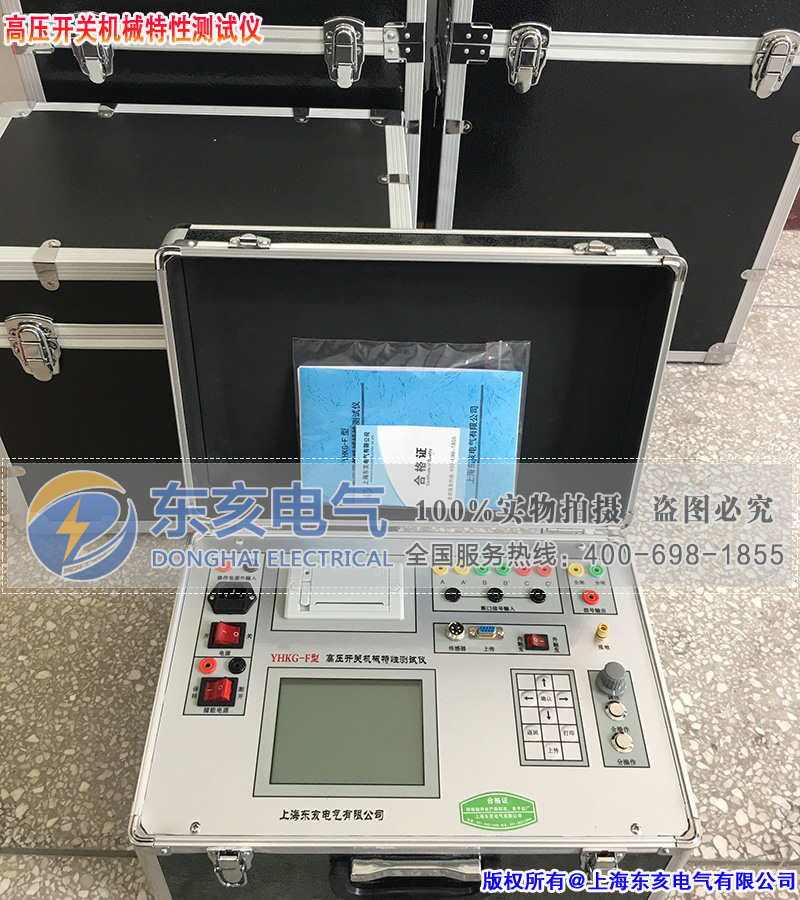

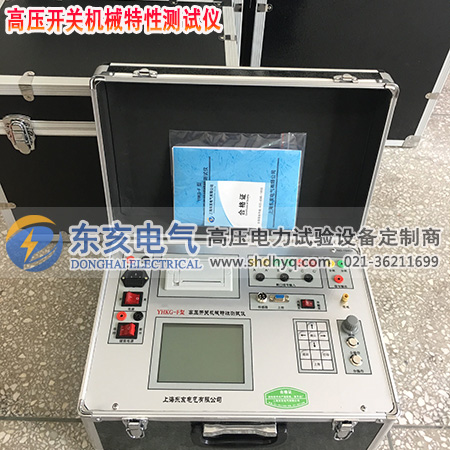

产品实图








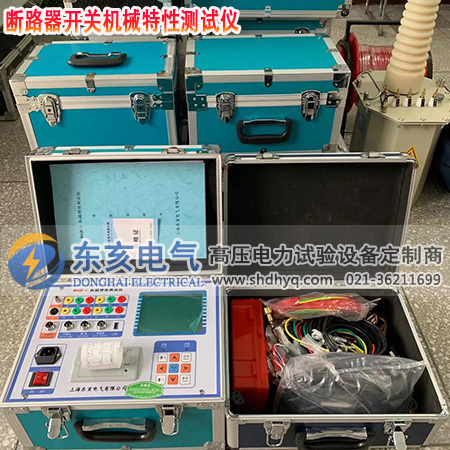

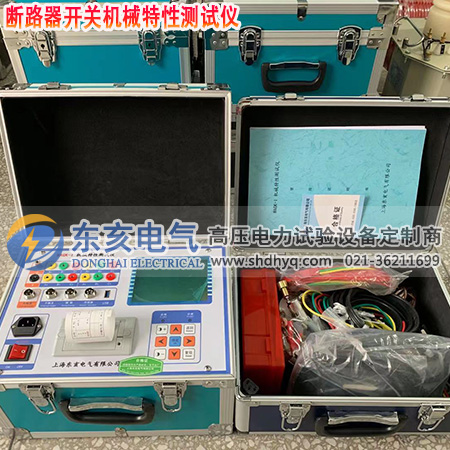

产品附件

产品的成套性
1、高压开关动特性测试仪主机         1台
2、高压开关动特性测试仪附件
(1)直线传感器,角度传感器各     1套
(2)传感器安装支架                       1套
(3)电源线                                     1根
(4)断口信号线                              2根
(5)合分信号线                              1根
(6)接地线                                     1根
(7)打印纸                                     2卷
(8)保险丝                                     4个
(9)产品使用说明书                      1本
(10)保修卡                                  1份
(11)测试报告                               1份
(12)合格证                                  1份

产品证书
