一、概述
    真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空开关的真空度。
真空度测试仪是真空灭弧室的真空度的鉴定设备，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器最突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。
    本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。

二、测试原理
   将灭弧室的两触头拉开一定的开距，施加脉冲高压，与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。

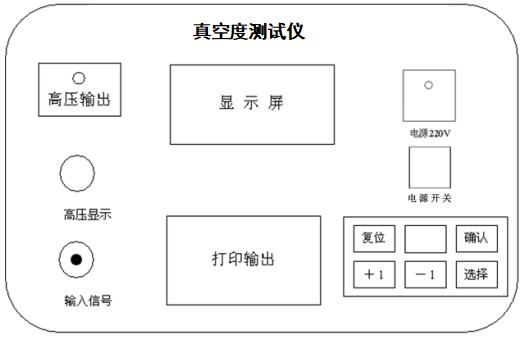

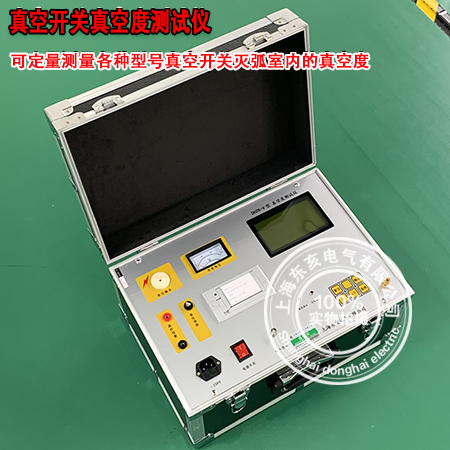

三、操作面板示意图


四、技术参数
1.真空度测量范围：    9.999×10^-1～1×10^-5
2.离子电流测量范围：9.999×10^-1～1×10^-7
3.测  量  误  差：   ＜5%
4.测 量 分 辨 率：  10^-5pa
5.允许环境温度：   -20℃～50℃
6.空  气  湿  度：    ≤80%RH
7.电          源：       AC，220V，50Hz±10%
8.外  型  尺  寸：    420×290×210（mm）
9.高  压  输  出：    脉冲≤30kV15kHz
⒑重          量：      8kg

附件
1、信号输入线      一根         2、5A 、保险丝        二只
3、电源线          一根         4、使用说明书         一份
5、合格证          一份         6、打印纸             一卷
