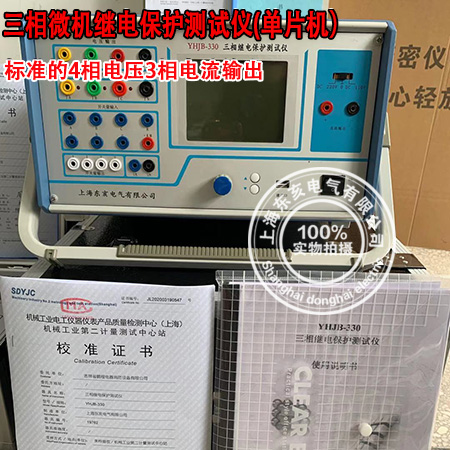

一、概述

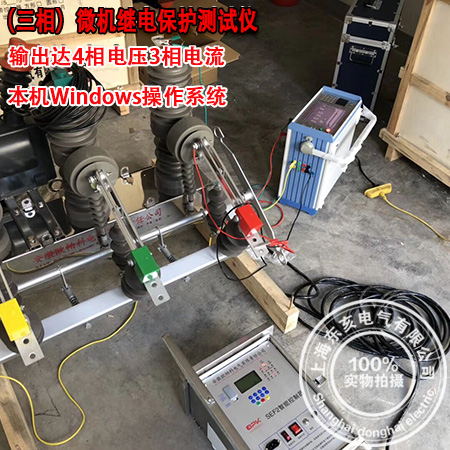

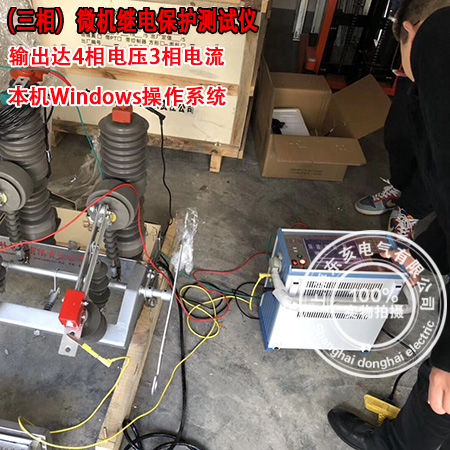

继电保护测试仪采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
二、产品别称
微机继电保护测试仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、三相微机继电保护测试仪、上海三相微机继电保护测试仪生产厂家、上海三相微机继电保护测试仪、三相微机继电保护测试仪生产厂家、三相微机继电保护测试仪厂家

三、主要特点
1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。

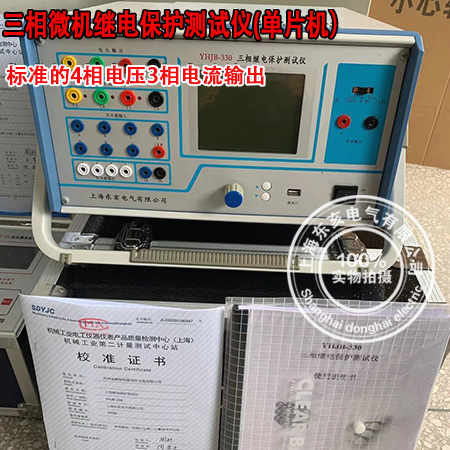

1)YHJB-330E型具有标准的四相电压,三相电流同时输出,电压125V、相,电流40A/相。三相电流并联可达120A。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

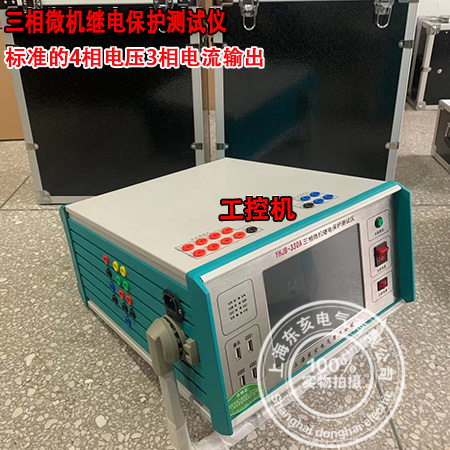

3、单机独立运行,内置高性能工控机,主频300--600MHz,内存512M,硬盘4--12G,运行Windows XP操作系统。
4、国内同行业首先采用进口拉丝不锈钢面板,不锈钢键盘,同时采用触摸式鼠标,克服了轨迹球鼠标操作不灵活、容易损坏的缺点,并选用8.4寸分辨率为800×600的TFT真彩显示屏使得单机整体操作方便自如经久耐用。
5、主控板采用DSP+FPGA结构16位DAC输出对基波可产生每周2000点的高密度正弦波大大改善了波形的质量提高了测试仪的精度。
6、功放采用高保真线性功放既保证了小电流的精度又保证了大电流的稳定。
7、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。
8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。
9、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。
10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。
11、具有软件自校准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。
四、技术参数
YHJB-330E技术参数
1、交流电流源:
   相电流输出(有效值):  0--40A/相  精度:0.2%
   三相并联输出(有效值): 0--120A/三相同相位并联输出
   相电流长时间允许工作值(有效值): 10A
   每相最大输出功率 :420VA
   三相并联电流最大输出功率 :900VA
   三并电流最大输出允许工作时间 :10s
   频率范围: 0--1000Hz    精度:0.001Hz
   谐波次数: 2--20次     相位:0--360°    精度:0.1°
2、直流电流源:
    电流输出:  0--±20A/相   精度 0.5%     300 VA
3、交流电压源:
   相电压输出(有效值): 0--125V/相  精度:0.2%
   线电压输出(有效值): 0--250V
   相电压/线电压输出功率 : 75VA/100VA
   频率范围: 0--1000Hz  精度:0.001Hz
   谐波次数: 2--20次    相位:0--360°   精度:0.1°
4、直流电压源:
   相电压输出幅值:0--±150V   精度:0.5%
   线电压输出幅值:0--±300V
   相电压/线电压输出功率: 90VA/180VA
5、开关量端子:
   开关量输入端子:  8对
   空接点: 1--20mA,110V装置内部有源输出
   电位翻转:0--6VDC为低电平
                 15--250VDC为高电平
   开关量输出端子:4对,空接点  遮断容量:110V/2A,220V/1A。
6、时间测量范围:
   范围:1ms--9999s    测量精度:1ms
7、体积重量:
   体积: 365(mm )×400(mm )×195 (mm )   约18Kg
8、电源:
   AC220V±10%   50Hz   10A
装置面板说明

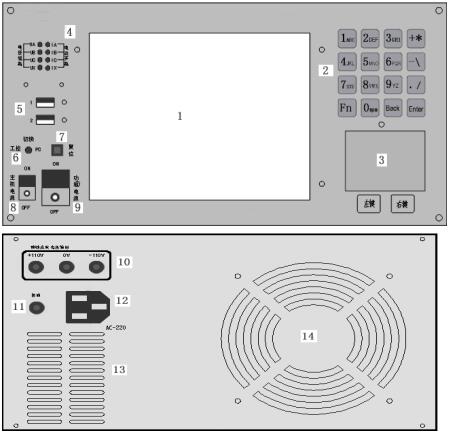

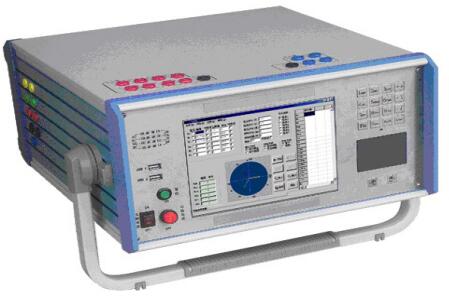

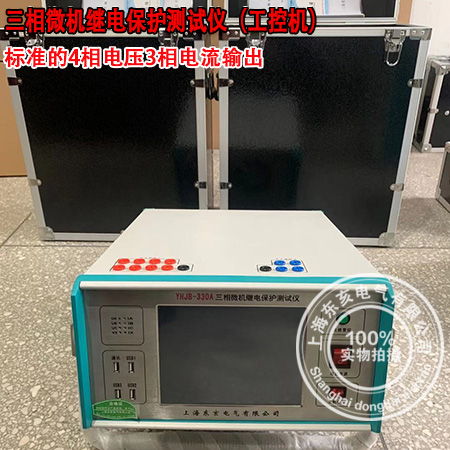

一、YHJB-330E型整体结构
二、YHJB-330E前后面板介绍
1、8.4″液晶显示屏。
2、不锈钢键盘。
3、触摸式鼠标。
4、电压短路告警指示灯,电流开路告警指示灯。
5、USB接口,USB1为数据交换用,USB2为外接笔记本电脑用。
6、USB切换开关,当切换开关拨向左边时,为连接工控机通讯;当切换开关拨向右边时,为外接笔记本电脑通讯。
7、DSP控制板复位按钮,当软件显示发送数据失败或无设备连接时,按此按钮,使DSP板复位,同时屏幕右下方可出现USB设备的标记。
8、主机电源开关。为工控机的工作电源。
9、功放电源开关。当需要输出电流、电压时,可开启此电源开关。
10、辅助直流电压输出端子。
11、装置接地端。
12、装置电源输入插座,AC220±10%,保险10A。
13、散热栅格。
14、风扇出风孔。
15、电流、电压输出端子(在装置左侧板)。
16、开关量输入、输出端子(在装置上盖板上)。
