产品简介




    YHHQ-08变频互感器CT参数分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
3、可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~35000。
4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅160V的交流电压和5Arms(15A峰值)的交流电流,却能应对拐点高达60KV的CT测试。
5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
8、全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。
9、5.7寸图形透反式LCD,阳光下清晰可视。
10、采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
11、面板自带打印机,可自动打印生成的试验报告。
12、测试结果可用U盘导出,程序可用U盘升级,方便快捷。
13、装置可存储1000组测试数据,掉电不丢失。
14、配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。
15、易于携带,装置重量<9Kg。


界面和操作方法:

启动软件后主界面如下图,共有八个功能模块:

1.CT试验:测试电流互感器;
2.PT试验:测试电压互感器;
3.试验设置:试验功能的设置;
4.文件管理:管理内部存储的时间文件结果;
5.工具:附加的测试工具;
6.标准查询:展示CT和PT的相关标准;
7.系统帮助:查询设备使用说明和接线说明;
8.厂家设置:厂家调试使用,访问时需要密码。

CT试验
在参数界面,用 旋转鼠标切换光标到类型栏,选择互感器类型为CT。
试验接线
试验接线步骤如下:
第一步:根据表2.1描述的CT试验项目说明,依照图2.1或图2.2进行接线(对于各种结构的CT,可参考附录D描述的实际接线方式)。
表2.1  CT试验项目说明
第二步:同一CT其他绕组开路,CT的一次侧一端要接地,设备也要接地。
第三步:接通电源,准备参数设置。
参数设置:

试验参数设置界面如图2.3。


参数设置步骤如下:
用 旋转鼠标 切换光标,选择要进行的试验项目,当光标停留在某个试验项目时,屏幕显示与该试验项目相关的参数设置;当光标离开试验项目时,屏幕显示所选试验项目所对应的接线图。
可设置的参数如下:
(1)编号:输入本次试验的编号,默认保存的报告文件名为“CT_绕组_编号.ctp”。
(2)额定二次电流:电流互感器二次侧的额定电流,一般为1A和5A。
(3)级别:被测绕组的级别,对于CT,有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。
(4)当前温度:测试时绕组温度,一般可输入测试时的气温。
(5)额定频率:可选值为:50Hz或60Hz。
(6)最大测试电流:一般可设为额定二次电流值,对于TPY级CT,一般可设为2倍的额定二次电流值。对于P级CT,假设其为5P40,额定二次电流为1A,那么最大测试电流应设5%*40*1A=2A;假设其为10P15,额定二次电流为5A,那么最大测试电流应设10%*15*5A=7.5A。
如果用户希望看到以下结果,需要准确设置基本参数(建议用户设置)。
 (1)匝比误差、比值差和相位差
 (2)准确计算的极限电动势及其对应的复合误差
 (3)实测的准确限值系数、仪表保安系数和对称短路电流倍数
 (4)实测的暂态面积系数、峰瞬误差、二次时间常数
 对于不同级别的CT,参数的设置也不同,见表2.2。
表2.2  CT参数描述

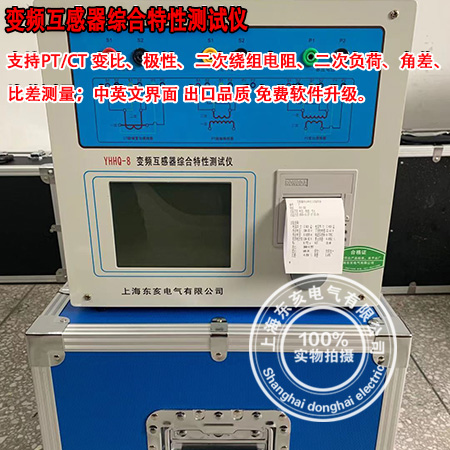

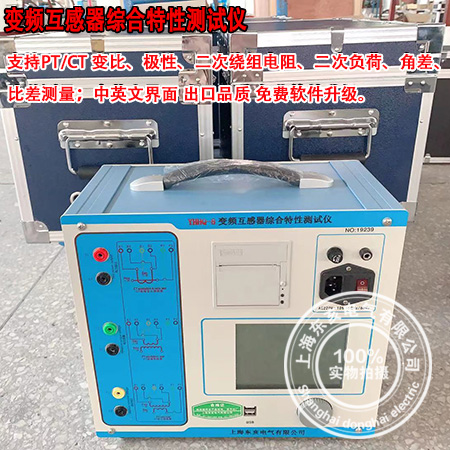

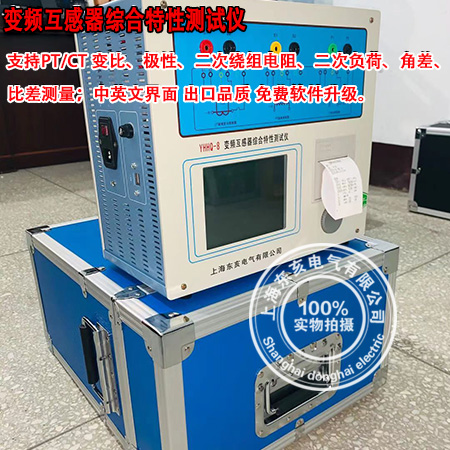

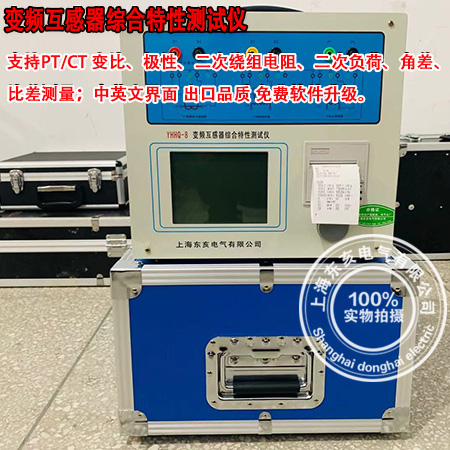

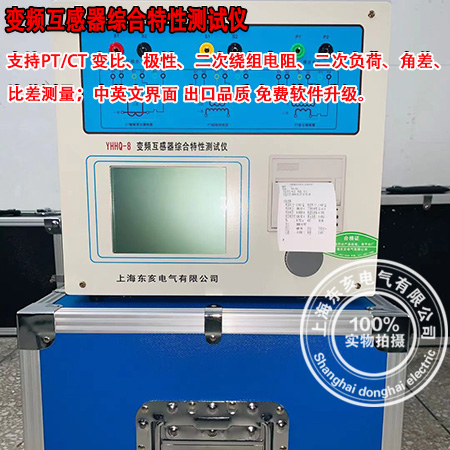

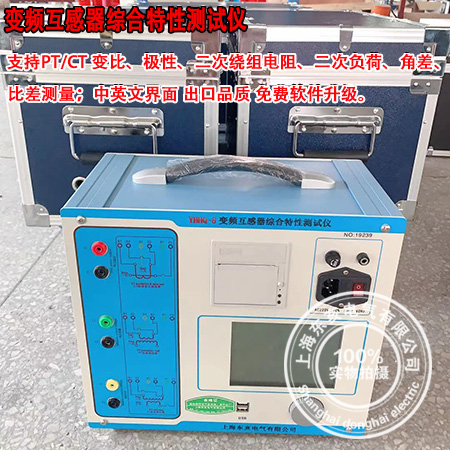

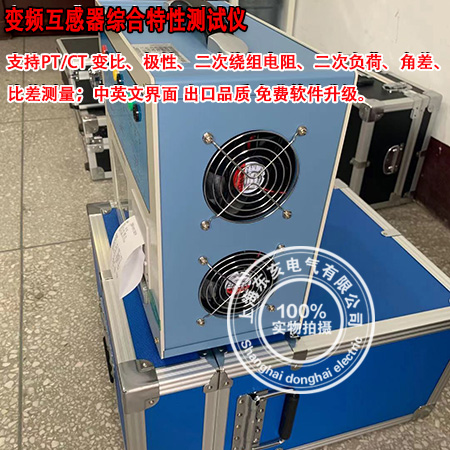

产品实图
