互感器特性综合测试仪(伏安特性+变比极性+交流耐压+一次通流+退磁|角差比差)

如果不是在实验室环境下,测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。 断开电缆连接时,总是从输送功率的装置开始。 在装置有输出时,切勿连

注:
关于产品购买、技术维护等服务,欢迎致电! 021-36211699
  • 产品简介
  • 产品实图
  • 附件
  • 证书
  • 方案
  • 故障处理
  • 资料下载

产品简介



• 如果不是在实验室环境下,测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。
• 断开电缆连接时,总是从输送功率的装置开始。
• 在装置有输出时,切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。
• 在测试时,总是保持互感器高压侧的一个端子接地。
• 不要将其它物体插入通风口或是输入/ 输出口。
• 在将测试仪置入运行前,检查测试仪是否有可见的损坏。
• 不要在多雨或潮湿气候下操作测试仪。
• 不要在易爆气体或蒸汽存在的环境下操作测试仪。
• 在将测试仪投入操作前,确保通风口,电源开关和电源插座没有被阻塞。
• 测试仪的内部可能产生高电压! 因此,只有具备资质的人才允许打开测试仪。
• 为了防止寄生电流或电压,总是将测试仪的等电位地接到保护地。
• 确保连接到测试仪的测试对象的端子不带任何电位。在测试中,测试仪是测试对象的唯一允许电源。
• 当测量互感器的变比时,请确保接线正确,否则在互感器内部可能产生危及生命的电压,并损坏连接的互感器者是测试仪!
• 面板上的输入/ 输出插口的接线只能用带有4 mm2 安全“香蕉”插头和塑料外壳的电缆。
• 不要站在靠近或正在连接头的下面,夹钳可能跌落砸伤。
• 如果测试仪或者任何附加装置或是附件看起来不能正常工作,请停止使用。
注意:
1、为了人身及设备安全,使用前请详细阅读说明书,并严格按照要求规范操作。
2、试验前请将仪器可靠接地。
3、本测试仪为互感器离线测试装置,在对互感器进行各项试验时,请务必将互感器各端子上的连接线甩开。
4、CT变比极性试验时,应将不检测的二次绕组短接。
5、做PT励磁(伏安)特性试验时,一次绕组的零位端接地。
6、实验中严禁触碰所有测试端子。
本公司保留对此说明书修改的权利,产品与说明书不符之处,以实际产品为准。
1.设计用途
设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。
2.参考标准
GB 1207-2006、GB 1208-2006
3.主要特征
• 支持检测CT和PT
• 可同时检测6组CT测试,一次完成,操作简单.
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备,单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器,操作简单.
• 大屏幕液晶,图形化显示接口.
• 按规程自动给出CT/PT(励磁)拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料,掉电后不丢失.
• 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
• 小巧轻便≤22Kg,非常利于现场测试.
4.测试仪主要测试功能:(见表1)

五、测试仪主要技术参数: (见表2)

CT测试
进行电流互感器励磁特性、变比、极性、一次通流、交流耐压、退磁测试时,请移动光标至CT,并选择相应测试选项。
1、CT励磁(伏安)特性测试
按“励磁”键后,即进入测试界面如图4。
1)、参数设置:
励磁电流:设置范围(0—20A)为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流,以免损坏设备。通常电流设置值大于等于1A,就可以测试到拐点值。
励磁电压:设置范围(0—1000V)为仪器输出的最高设置电压,通常电压设置值稍大于拐点电压,这样可以使曲线显示的比例更加协调,电压设置过高,曲线贴近Y轴,电压设置过低,曲线贴近X轴。如果实验中电压达到设定值,将会自动停止升压,以免损坏设备。
1)、接线方式:
接线图见(图5),测试仪的K1、K2为电压输出端,试验时将K1、K2分别接互感器的S1、S2(互感器的所有端子的连线都应断开)。接线无误后,合上“功率开关”,按“开始” 键后,即开始测试(图5)。
试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压、升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图(如图6)。
注意:校准功能:主要用于查看设备输出电压电流值,不用于测试项目,详情见附录一。
2)、伏安特性(励磁)测试结果操作说明
试验结束后,屏幕显示出伏安特性测试曲线(见图6)。该界面上各操作功能如下:
打印:控制器选择“打印”后,先后打印伏安特性(励磁)曲线、数据,方便用户做报告用。同时减少更换打印纸的频率,节省时间,提高效率。
励磁数据:将光标移动至“励磁数据”选项选定,屏幕上将显示伏安特性试验的测试数据列表(见图7)。按下“返回”键即退回到伏安特性试验曲线界面,控制器即可实现数据的上下翻。当页面翻转不动时,则已到达最后一页。
保存:控制器移动至“保存”选项,按下即可将当前所测数据保存,保存成功后,屏幕上显示“保存完毕”。成功保存后,用户如果再按下“保存”键,程序会自动分辨,不保存相同的测试记录。并且可在数据查询菜单中进行查看。
误差曲线:在图6的界面中,将光标移至“误差曲线”选定后,屏上将显示伏安特性试验的误差曲线的设置(见图8)。选定后计算出的误差曲线如图9
打印设置:光标移动至此选项,按下即进入打印设置界面(图10),可根据要求选择“默认”设定需打印的电流值,或选择“自定义”。
以下四项为误差曲线计算时的设置项:
 VA :CT二次侧阻抗值。
 I-sn :CT的二次侧额定电流
 Kalf :限值系数,如:被测CT铭牌为“5P10”,“10”即为限制系数。
 5% :自动计算出5%误差曲线数据并显示误差曲线。
 10% :自动计算出10%误差曲线数据并显示误差曲线。
误差曲线界面中有三个选项:
打印 :可打印出误差曲线图及数据;
数据 :可显示出误差曲线相关数据,查看方式同伏安特性数据。
返回 :可返回上一层菜单。
退磁试验
1)参数设置:
在CT主界面中,选择“退磁”后,进入测试界面见图11,设置
二次侧额定电流: 1A或5A。
2)试验:
接线图见(图5),测试仪的K1、K2为电压输出端,试验时将K1、K2分别接互感器的S1、S2(互感器的所有端子的连线都应断开)。检查接线无误后,合上功率开关,选择“开始”选项,即开始退磁。
退磁过程中光标在“测试”选项上不停闪烁,直至试验完毕,装置会自动停止,界面提示“退磁完毕”。
CT变比极性试验
1)参数设置:测试界面见图12。
一次侧测试电流: 0 ~600A,测试仪P1、P2端子输出的最大电流;
二次侧额定电流: 1A或5A。
2)开始试验:
按照图13进行接线,CT一次侧接P1、P2,CT二次侧接S1、S2。进入CT“变比极性”测试界面,如图12。设置完成后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始。
试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果。实验结束后可以选择 “保存” 、“打印”及“返回”。
仪器本身的同色端子为同相端,即P1接CT的P1,S1接CT的S1时,极性的测试结果为减极性。
CT一次通流试验
1)设置好通流电流0~600A,如图14。
2)开始试验:
参照图15进行 接线,CT一次侧接P1、P2,CT二次侧接S1、S2。设置好通流电流后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始。电流保持时间以进度条显示(0~200A:保持5分钟;大于200A~300A:保持2分钟;大于300A:保持3秒钟)。测试过程中,光标会显示在“测试”选项上不停闪烁,直至测试完毕自动退出,或按下控制器人为中止测试。
CT交流耐压试验
1)参数设置:
在CT主界面中,选择“一次通流”后,进入测试界面(图16),
设置好设定电压值:0~1000V。
2)实验:
接线图见图17,被测CT二次侧短接与测试仪电压输出口K2连接,电压输出口另一端K1连接互感器外壳。检查接线完成后,合上功率开关,选择 “开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”。
PT测试
进行电压互感器励磁特性、变比、极性、交流耐压测试时,请移动光标至PT,并选择相应测试选项。
1、PT励磁(伏安)特性测试
1)、参数设置
按“励磁”键后,即进入测试界面如图18。
励磁电流(0~20A):输出电流为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流。通常1A即可测试出拐点值。
励磁电压:根据额定二次设置:100V、100/√3、100/3、150V、220V。
2)、接线方式:
接线图见(图19),测试仪的K1、K2为电压输出端,试验时将K1、K2分别接互感器的K1、K2 ,电压互感器的一次绕组的零位端接地。接线无误后,按“开始” 键后,即开始测试。
试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压、升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线
3)、PT(励磁)测试结果操作说明
请参考8页CT测试结果说明.
PT退磁试验
1)、参数设置
在PT测试主界面中,选择进入“退磁”试验界面(如图20),
设置额定二次电压值:100V、100/√3、100/3、150V、220V。
2)、试验:
参照图19接线,测试仪的为电压输出端,试验时将K1、K2分别接互感器的K1、K2 ,电压互感器的一次绕组的零位端接地。检查接线无误后,合上功率开关,选项“开始” 选项后,即开始退磁。
退磁过程中时,光标在“停止”选项上,并不停闪烁,当测试仪检测完毕后,,装置退磁会自动停止,界面提示“退磁完毕”。
PT变比极性试验
1)参数设置:测试界面见图21。
一次:0~1000V。
二次:100V、100/√3、100/3、150V、220V。
2)开始试验:
按照图22进行接线,PT一次侧接A、X,PT二次侧接a、x。进入PT“变比极性”测试界面,如图21。设置二次侧额定电压及编号后,旋转控制器将光标移动至“开始”选项,按下控制器,试验即开始。
试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果。实验结束后可以选择 “保存” 、“打印”及“返回”。
仪器本身的同色端子为同相端,即A接PT的A,X接PT的X时,极性的测试结果为减极性。
PT交流耐压试验
1)参数设置:
在PT主界面中,选择“交流耐压”后,进入测试界面(图23),
设置好设定电压值:0~1000V。
2)实验:
接线图见图24,被测CT二次侧短接与测试仪电压输出口K1连接,电压输出口另一端K1连接互感器外壳。检查接线完成后,合上功率开关,选择 “开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”。

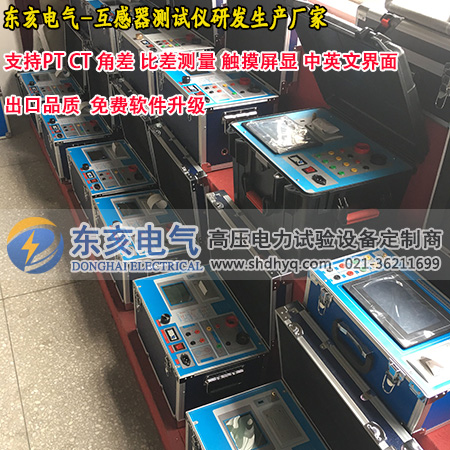

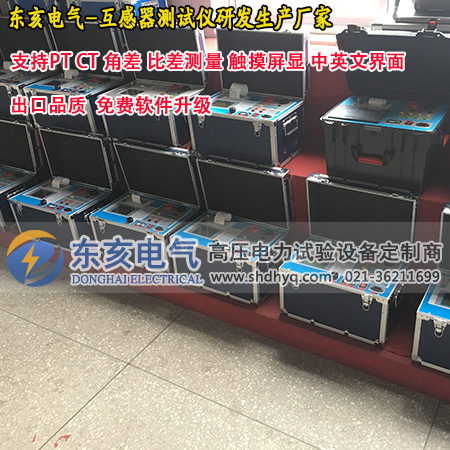

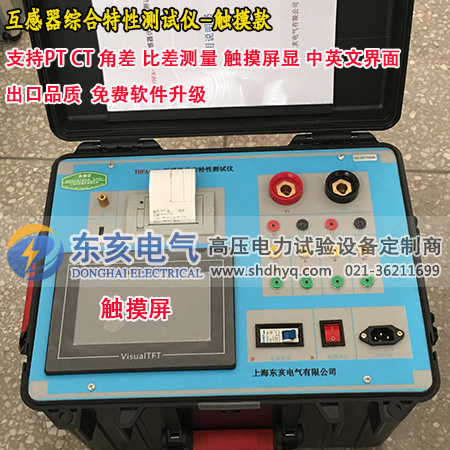

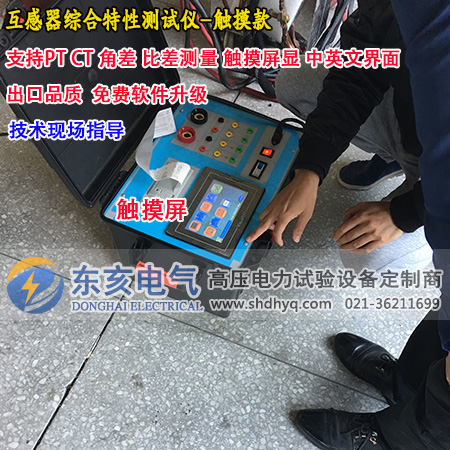

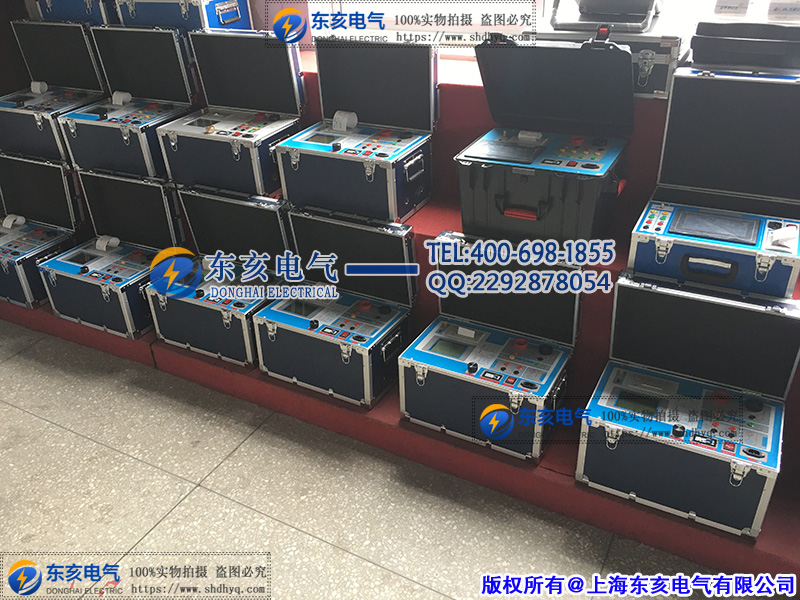

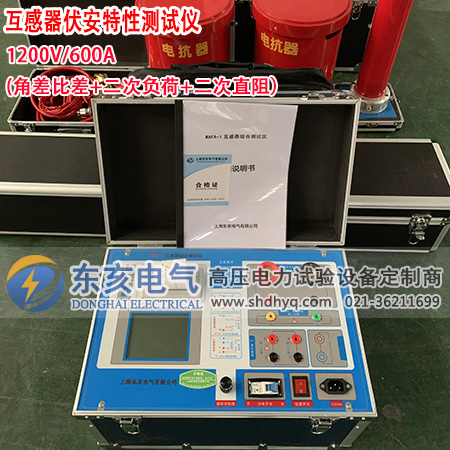

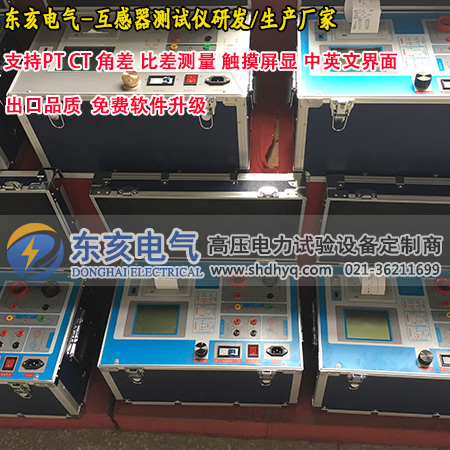

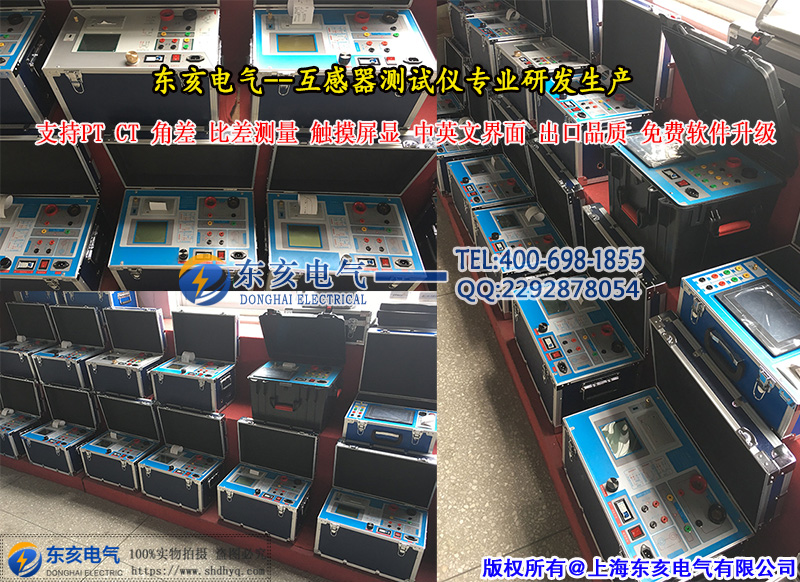

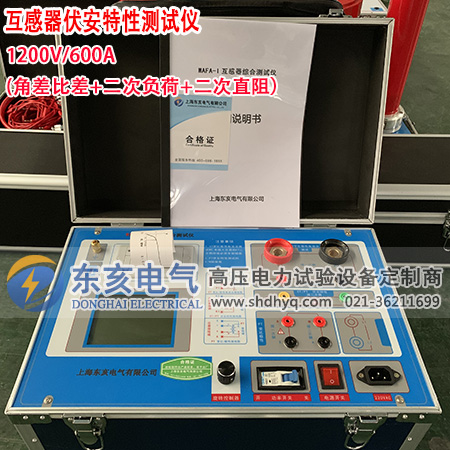

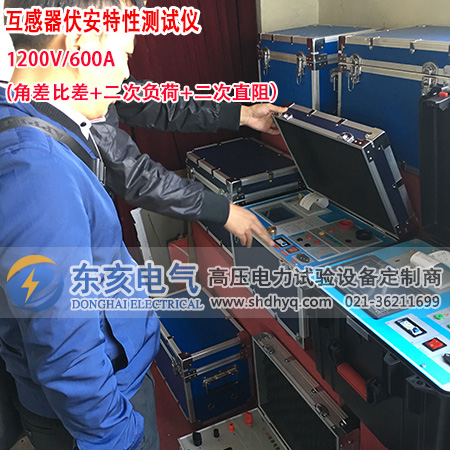

产品实图
