4、设备制造引用和执行标准
DL/T849.6—2004      《高压谐振试验装置》
GB 6450—1986        《干式电力变压器》
DL/T848.2—2004      《试验变压器》
GB/10229—1988       《电抗器》
GB/T11920—1989      《控制装置通用技术条件》
GB/T16927.1—1997    《高电压试验技术》
IEC358—1990         《耦合电容器和电容分压器》
GB311.1              《高压输变电设备的绝缘配合》
DL/T846—2004        《高电压测试设备通用技术条件》
Q/CSG10007—2004     《电力设备预防性试验规程》
GB7328—87           《变压器和电抗器的声级测量》
DL474。4—1992       《交流耐压试验》

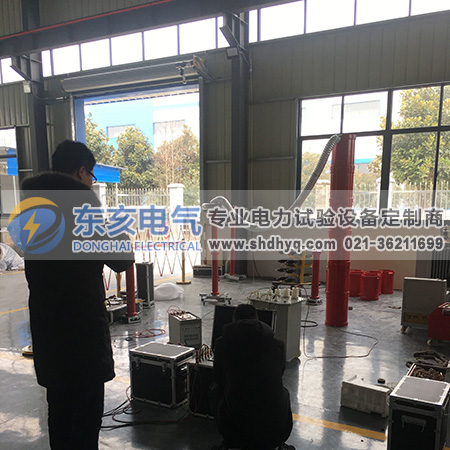

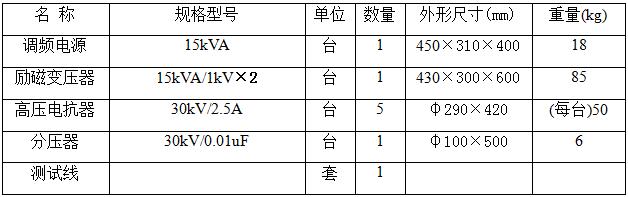

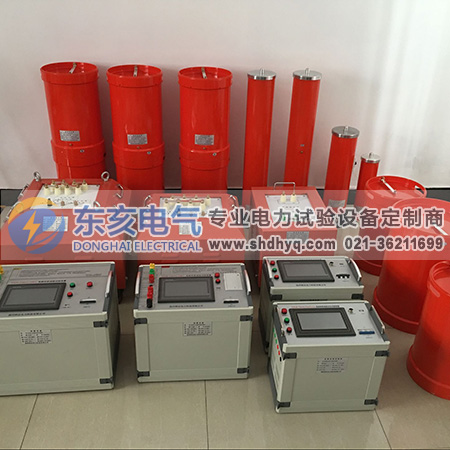

6、设备具体配置
6.1 试验要求：
6．1．1．400mm²/10kV电缆长度5公里的交流耐压试验.。试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.418uF/km。
6．2 电抗器的设计：
6．2．1. 400mm²/10kV电缆长度5公里的交流耐压试验.，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为2.09uF。当频率为35Hz时。
试验电流I=ωC_XU_试=2×3.14×35×2.09×22×10^-3=10.1A
对应电抗器电感量L=1/ω²C =9.9H

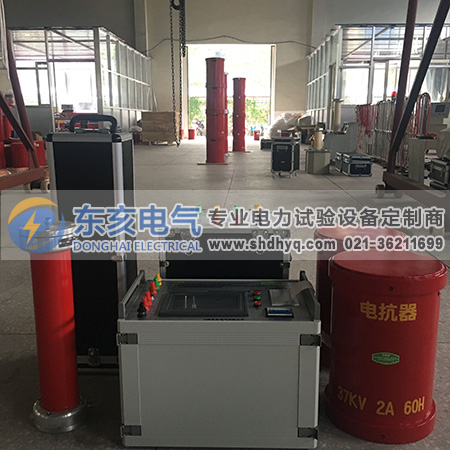

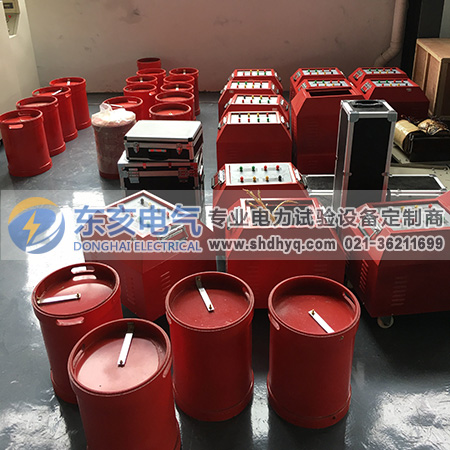

6．3 电抗器的配置
6．3．1．400mm²/10kV电缆长度5公里的交流耐压试验，最高试验电压22kv，为方便搬运，将电抗器分为五节，每节电抗器电压为30KV，每节电流为2.5A，每节电感量为50H。
验证：
1) 400mm²/10kV电缆长度5公里的交流耐压试验.，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为2.09uF。使用五台电抗器并联其额定电感量为10H，额定电压为30kV额定电流为10A。
试验频率：f=1/2π√LC = 34.8Hz
试验电流I=ωC_XU_试=2×3.14×34.8×2.09×22×10^-3=10A
6．4 励磁变压器的配置
6．4．1．因品质因数Q值在额定负载下不小于20，所以，励磁变压器为电抗器总容量300kVA，除以品质因数20得15kVA。
6．4．2．配置的励磁变压器规格为YHXZB—15kVA/1kV/2kV。

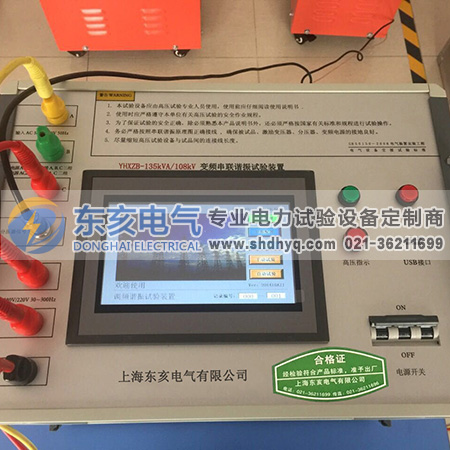

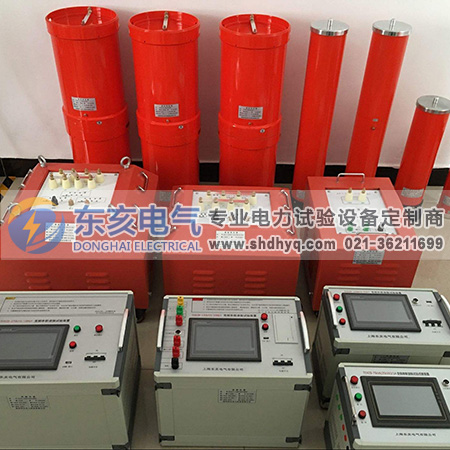

6．5 调频电源的配置
6．5．1．调频电源的容量等于或大于励磁变压器的容量取15kVA。
6．5．2．配置的调频电源的规格为YHXZB—15kVA。

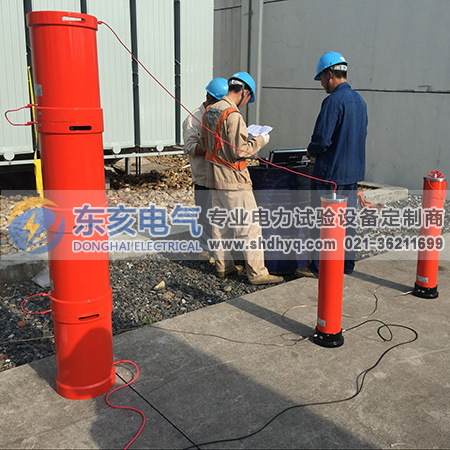

6．6 电容分压器的配置
6．6．1．因最高试验电压为30kv，所以，电容分压器电压为30kv、电容量为10000PF。
6．6．2．配置1台的电容分压器规格为FRC—30kv/0.01uF。
