产品简介


一、应用范围

ZGF-40KV/2mA直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
ZGF-40KV/2mA直流高压发生器。应用AIPWM技术,对PWM技术的不准确线性度进行了调整,使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题,在保持手动0.75UDC1mA功能按钮的基础上,增加了AI全自动氧化锌避雷器测量,电缆分段耐压试验,自动耐压试验功能,并可以直接打印试验报告及保存实验报告,避免了实验报告手写有错误的问题,保留了手动方式,增加了任意电压、电流下打印功能,及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能,实验报告带有时间和日期。

二、技术特点

1. 采用人机对话界面,大屏幕液晶显示,操作更加人性化,可以实时显示电压、电流值。
2. 氧化锌避雷器全自动测试功能。带打印功能精度≤1%,波纹系数:≤0.5%。保持手动0.75UDC/1mA.功能。
3. 分段耐压:可以根据用户设定分段电压及各分段电压测量时间,完成自动升压(电缆自动测试)。
4. 单次耐压:设定一个试验电压值,仪器可以自动升至该电压(变压器自动测试)。
5. 绝缘电阻自动测量功能。实现试品绝缘电阻值自动测量功能。
6. 微安表无线发射功能:可实现高压侧电流数据无线传输使测量数据更加准确可靠;可提高操作人员的人身安全。
7. 首创电压、电流数字保护。取代了数字拨码开关只能设定电压值,不能设定电流值及电压漂移的问题,误差≤1%。
8. 带有万年历、时间、存储、打印等功能。
9. 接地保护报警功能:不接地或接地不良会出现“接线故障”并报警提示。

三、主要技术性能及规格及工作方法

1.电压输出 0-40kV    精度±1%±1个字
2.电流输出 0-2000uA  精度±1%±1个字
3.具有高精度0.75UDC-1mA单触按钮,精度≤1.0%
4.具有全自动做氧化锌避雷器试验,电缆分段耐压,自动耐压功能
5.具有手动调节电压输出功能。
6.工作方式 :间断使用:额定负载30分,1.1倍额定电压使用:10分钟
7.工作环境 :温度:-10℃~+40℃
8.相对湿度:室温为25℃时不大于85%(无凝露)
9.海拔高度:1500米以

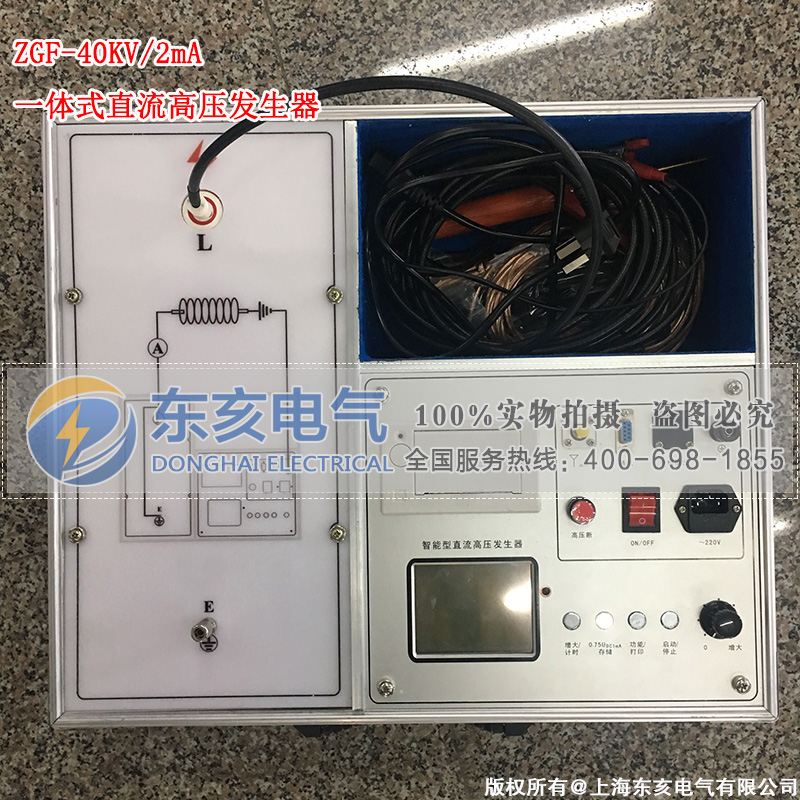

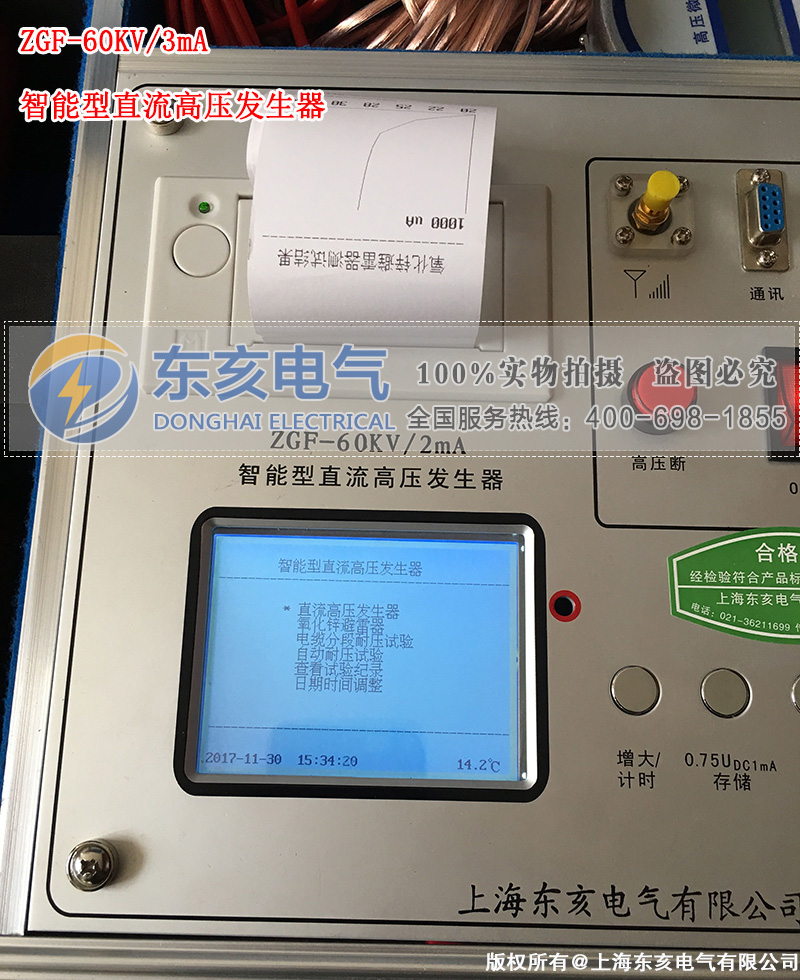

面板说明



1.高压线屏蔽柱  2.高压线输出插座    3.打印机        4.液晶屏    5.报警灯
6.急停开关      7.天线(选配)      8.RS232接口     9.电源开关  10.电源插座
11.接地柱       12.触摸键盘         13.调压旋钮



操作说明

我们采用10kV氧化锌避雷器做为试品来说明,其接线图如下:

                          图2避雷器试验接线图
如图2所示,仪器黑色高压线
红夹子夹到避雷器的高压侧。高压线的另外一侧白色高压头插到L高压线输出插座里面,小红夹子夹到E高压线屏蔽柱上。
避雷器的低压侧通过透明接地线接到仪器接地柱上,同时保证接地柱接地。

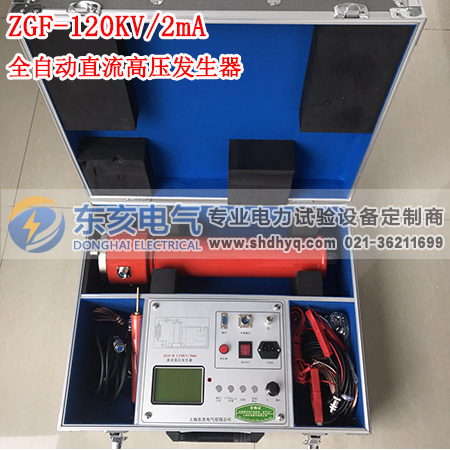

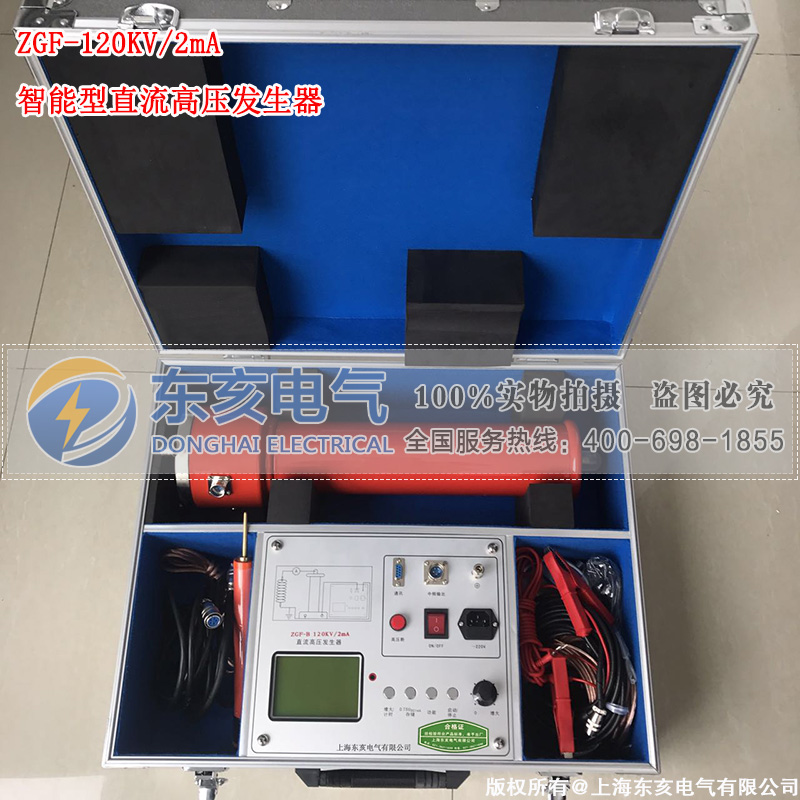

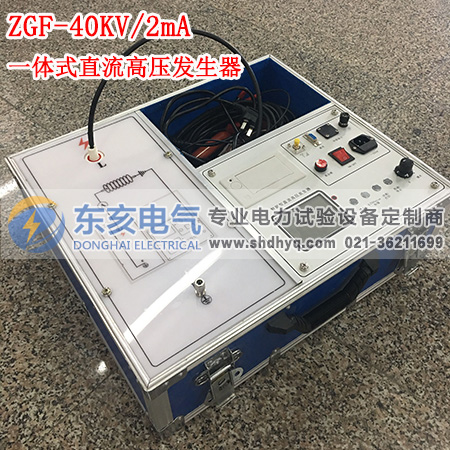

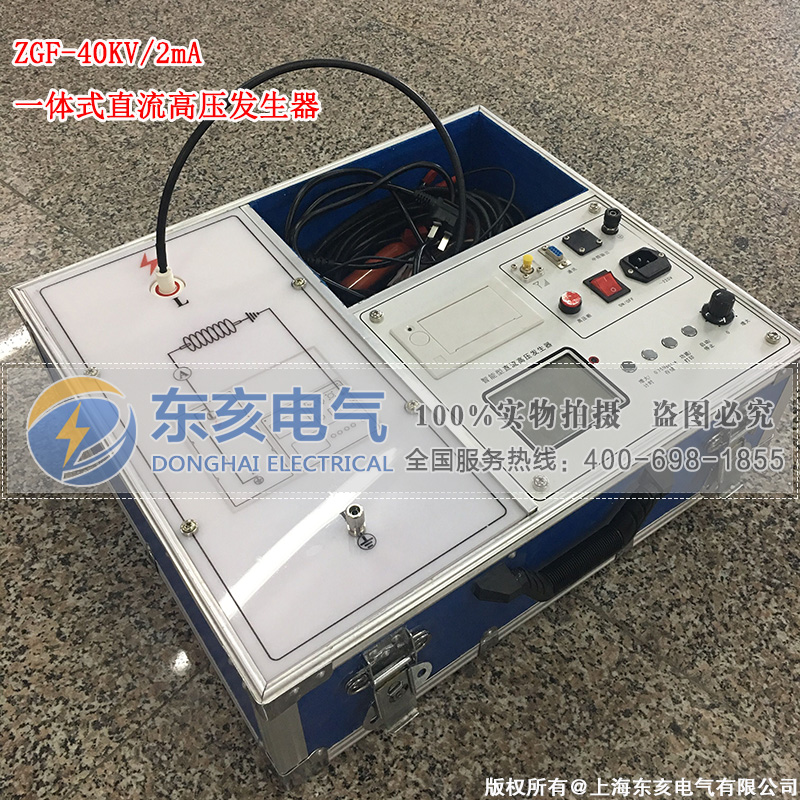

产品实图

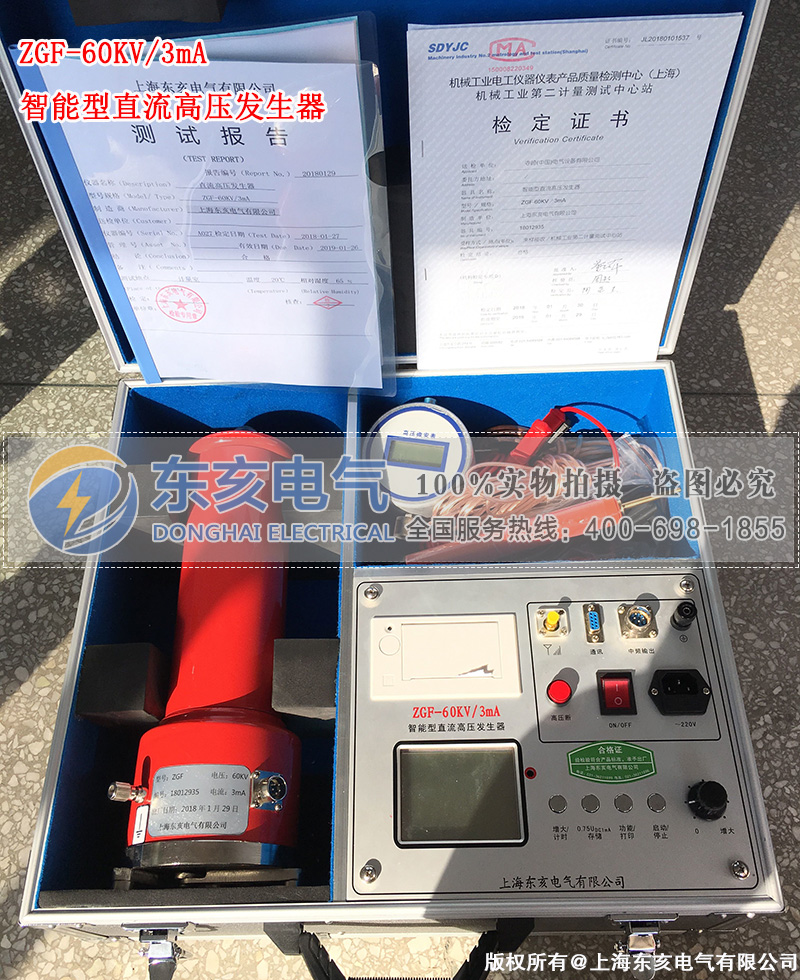

产品附件
